第二屆（1995年）全國大學生電子設計競賽題目

eetech

題目一 實用低頻功率放大器

一、任務

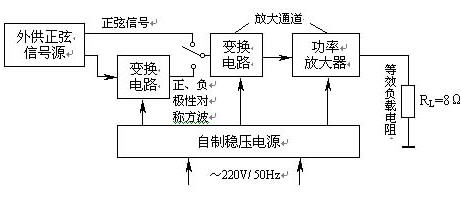

設計并制作具有弱信號放大能力的低頻功率放大器。其原理示意圖如下：







二、要求

1．基本要求

（1）在放大通道的正弦信號輸入電壓幅度為（5～700）mV，等效負載電阻RL為8Ω下，放大通道應滿足：
① 額定輸出功率POR≥10W；
② 帶寬BW≥（50～10000）Hz；
③ 在POR下和BW內的非線性失真系數≤3%；
④ 在POR下的效率≥55%；
⑤ 在前置放大級輸入端交流短接到地時，RL=8Ω上的交流聲功率≤10mW。
（2）自行設計并制作滿足本設計任務要求的穩壓電源。

2．發揮部分

（1）放大器的時間響應
① 方波產生：由外供正弦信號源經變換電路產生正、負極性的對稱方波：頻率為1000Hz、上升時間≤　1μs、峰-峰值電壓為200mVpp。
用上述方波激勵放大通道時，在RL=8Ω下，放大通道應滿足：
② 額定輸出功率POR≥10W；帶寬BW≥（50～10000）Hz；
③ 在POR下輸出波形上升時間和下降時間≤12μs；
④ 在POR下輸出波形頂部斜降≤2%；
⑤ 在POR下輸出波形過沖量≤5%。
（2）放大通道性能指標的提高和實用功能的擴展（例如提高效率、減小非線性失真等）。

三、評分意見







題目二 實用信號源的設計和制作

一、任務

在給定±15V電源電壓條件下，設計并制作一個正弦波和脈沖波信號源。

二、要求

1．基本要求
（1）正弦波信號源
① 信號頻率：20Hz～20kHz步進調整，步長為5Hz
② 頻率穩定度：優于10-4
③ 非線性失真系數≤3%
（2）脈沖波信號源
① 信號頻率：20Hz～20kHz步進調整，步長為5Hz
② 上升時間和下降時間：≤1μs
③ 平頂斜降：≤5%
④ 脈沖占空比：2%～98%步進可調，步長為2%
（3）上述兩個信號源公共要求
① 頻率可預置。
② 在負載為600Ω時，輸出幅度為3V。
③ 完成5位頻率的數字顯示。

2．發揮部分
（1）正弦波和脈沖波頻率步長改為1Hz。
（2）正弦波和脈沖波幅度可步進調整，調整范圍為100mV～3V，步長為100mV。
（3）正弦波和脈沖波頻率可自動步進，步長為1Hz。
（4）降低正弦波非線性失真系數。

三、評分標準




題目三 簡易無線電遙控系統

一、任務

設計并制作無線電遙控發射機和接收機。

1．無線電遙控發射機







2．無線電遙控接收機






二、要求

1．基本要求

（1）工作頻率：fo=6～10MHz中任選一種頻率。
（2）調制方式：AM、FM或FSK……任選一種。
（3）輸出功率：不大于20mW（在標準75Ω假負載上）。
（4）遙控對象：8個，被控設備用LED分別代替，LED發光表示工作。
（5）接收機距離發射機不小于10m。

2．發揮部分

（1）8路設備中的一路為電燈，用指令遙控電燈亮度，亮度分為8級并用數碼管顯示級數。
（2）在一定發射功率下（不大于20mW），盡量增大接收距離。
（3）增加信道抗干擾措施。
（4）盡量降低電源功耗。
注：不能采用現成的收、發信機整機。

三、評分意見







題目四 簡易電阻、電容和電感測試儀

一、任務

設計并制作一臺數字顯示的電阻、電容和電感參數測試儀，示意框圖如下：







二、要求

1．基本要求

（1）測量范圍：電阻100Ω～1MΩ；電容100pF～10000pF；電感100μH～10mH。
（2）測量精度：±5% 。
（3）制作4位數碼管顯示器，顯示測量數值，并用發光二極管分別指示所測元件的類型和單位。

2．發揮部分

（1）擴大測量范圍。
（2）提高測量精度。
（3）測量量程自動轉換。

三、評分意見
