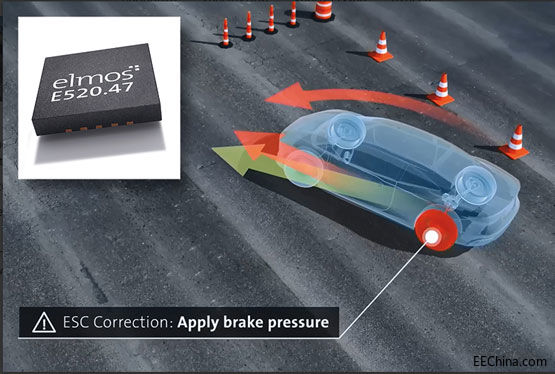

符合標準ISO26262 ，達到ASIL C等級 elmos日前宣布推出E520.47，這是一款帶有SENT接口的傳感器信號調理IC，支持兩路電阻式傳感器電橋的同步信號處理。該IC專為汽車應用的需求而開發。E520.47符合標準ISO26262，以便能夠滿足系統直至ASIL C等級的安全要求。該IC可應用于多種領域諸如制動、傳感器、MEMS 壓力傳感器應用和電阻式電橋傳感器。
E520.47提供低噪聲傳感器信號調理，帶有兩個15位Δ-ΣADC，用于兩路電阻式電橋傳感器信號處理，包括補償和線性化處理。帶有14位Δ-ΣADC的兩路額外溫度通道可以對不同溫度的傳感器進行精確檢測和線性化處理。此外，該IC還集成了內部傳感器和自診斷功能。靈敏度范圍為3-112 mV/V。E520.47提供10級粗增益和31級粗漂移調整。 E520.47的所有補償和線性化傳感器數據均可在數字SENT接口輸出端獲得。SENT引腳允許串行I/O通信，實現真正的1線終端配置和校準。另外，I2C接口允許E520.47更快地訪問傳感器，對數據進行診斷，校準和配置。針對此款IC，elmos提供包括實用軟件在內的一套校準工具。 該IC采用QFN20L4封裝或無封裝IC（裸片）。 欲知更多關于elmos產品信息，敬請蒞臨展臺E4.4216(慕尼黑電子展與2019年3月20日至2019年3月22日在上海新國際博覽中心舉行) 主要特點： • 工作電壓4.75V~5.25V • 輸入電源和輸出過電壓保護值：-18V/+35V • 可同時處理兩路傳感器信號 • 全數字式校準功能，無需外部調整電路 • 專門為阻性傳感器電橋優化芯片設計 • 靈敏度范圍：3~112mV/V • 10步長粗調增益調整功能 • 31步長粗調漂移調整范圍，達到+/-4輸入跨距 • 15位低噪聲ADC輸入 • 可配置數字低通濾波器:13Hz~1.1kHz. • 通過SENT接口可配置為12位輸出信號 • I2C通信接口 • 芯片符合ISO26262功能安全標準,達到ASIL C 主要應用領域： • 汽車電子傳感器應用 • 汽車安全系統，如剎車系統 • 通用MEMS p-sensor傳感器應用 • 空調系統中阻性電橋傳感器應用 典型應用框圖：
|
