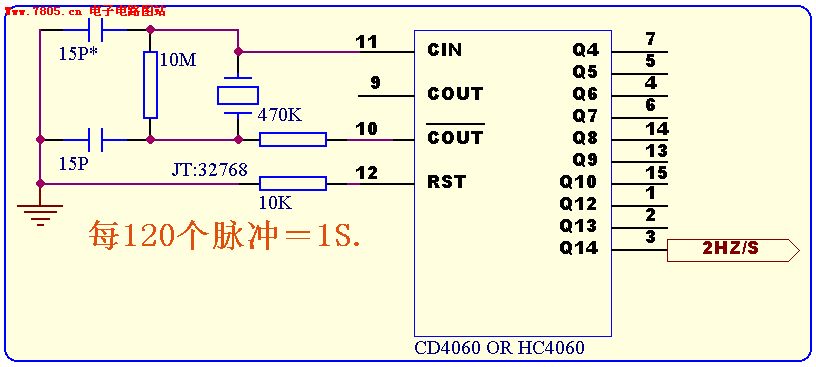

第一種：使用價格低廉的 32768HZ 晶體，配上 HC4060 電路，自身工作電壓 2 － 6V,靜態電流僅僅 20uA 左右。沒有任何分頻和其他多余器件，如果集成電路采用貼片封裝，體積將非常小。本身具有天然的秒閃爍脈沖信號。 也可以配套 CD4060 電路，但是電壓范圍為 3 － 18V，靜態電流隨電壓提高而上升，在 +5V 供電時，靜態電流約 0.25 － 5uA，主要考慮的是在 3.0V 電池供電時的停振問題。而 HC4060 電路工作電壓可以低一些。（本電路還可以輸出其他標準頻率的參考信號，印刷板上預留了 5 種頻率輸出信號的焊盤）。 主要參數：供電：DC5V. 月誤差：≤ 15S。 提示：輸出應該外加高輸入阻抗的緩沖級。
第二種：是曾經大名鼎鼎的高頻高精度晶體振蕩電路，也叫“高頻石英鐘電路”，由于原來是驅動步進電機的，所以其輸出間隔是 2*0.5HZ/S,我們僅僅使用單邊電路，可以得到 30 個脈沖/S。其供電電壓僅僅 1.5V，神奇的低！工作電流不到 1uA，輸出電壓也很低，因此，使用分立的 PNP 三極管把電平提高到任意值。需要注意：1.5V 電源的正端子，應該就是 +5V 電源的正端子。
市場上已經較難購買到 5512F 電路了。 上面的電路無需太多調整，本身就有非常準確的精度。如果與單片機配套，單片機需要干的事情僅僅就是計數而已。對 5512F 電路，單片機還需要生成一個秒脈沖輸出信號。（0.5S 的高低交替電平輸出）。 主要參數： 供電：DC5V. 月誤差：≤ 6S。 提示：輸出應該外加高輸入阻抗的緩沖級。 |
