點陣LCD液晶驅動芯片/段碼屏驅動控制器-VK1072D SSOP28

Q3618885898

產品品牌：永嘉微電/VINKA
產品型號：VK1072D

封裝形式：SSOP28

概述

VK1072D是一個點陣式存儲映射的LCD驅動器，可支持最大72點（18SEGx4COM） 的LCD屏，也支持2COM和3COM的LCD屏。單片機可通過三條通信線配置顯示參數和發送 顯示數據，也可通過指令進入省電模式。LJQ4111

特點

• 工作電壓 2.4-5.2V

• 內置256 kHz RC振蕩器（上電默認）

• 偏置電壓（BIAS）可配置為1/2、1/3

• COM周期（DUTY）可配置為1/2、1/3、1/4

• 內置顯示RAM為18x4位

• 省電模式（通過關顯示和關振蕩器進入）

• 3線串行接口

• VLCD腳調節LCD電壓

軟件配置LCD顯示參數

• 寫命令和寫數據2種命令格式

• 寫顯示數據地址自動加1

• VLCD腳提供LCD驅動電壓（

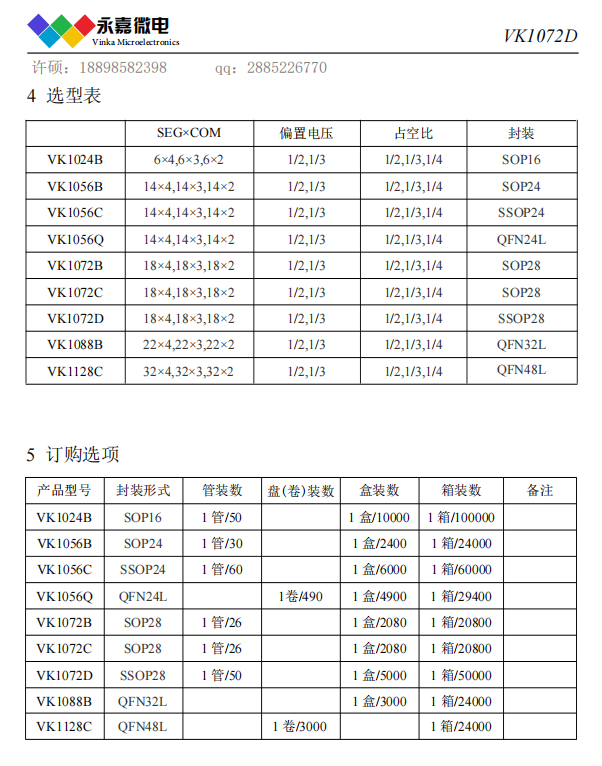

• 封裝

SSOP28(150mil) (9.9mm x 3.9mm PP=0.635mm)
