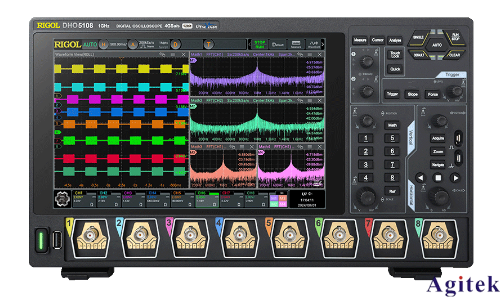

一、5G信號的波形分析:應對復雜調制與寬帶挑戰 5G采用OFDM(正交頻分復用)、Polar編碼、256QAM(高階調制)等技術,信號復雜度遠超4G。普源 示波器通過以下技術應對這些挑戰: 1. 高帶寬與高采樣率 典型型號參數:如RIGOL DS70000系列示波器提供最高5 GHz帶寬(可選8 GHz),實時采樣率高達20 GSa/s。 應用場景:在測試5G NR(New Radio)的100 MHz載波帶寬時,示波器需具備至少2倍帶寬(即200 GHz以上),以避免頻譜混疊。普源高端型號能滿足此要求,確保信號完整捕獲。 2. 低噪聲與高垂直分辨率 示波器的本底噪聲直接影響信號測量精度。例如,RIGOL示波器的垂直噪聲典型值≤1 mVrms(在1 mV/div時),配合12位垂直分辨率,可準確分析毫米波信號的微弱變化。 3. 實時信號捕獲與觸發 應用案例:在測試5G基站突發信號(如短時傳輸幀)時,示波器的序列觸發和模板觸發功能可快速捕獲異常信號。例如,通過設置上升沿觸發+寬度限制條件,可定位到特定時隙內的信號故障。 二、時域與頻域聯合分析:多維信號洞察 1. 時域分析 眼圖分析:5G信號的眼圖張開度(Eye Opening)是衡量傳輸質量的關鍵指標。普源示波器的眼圖分析功能可自動計算抖動、噪聲容限等參數。 應用案例:在驗證5G終端的發射機性能時,通過眼圖測量可評估符號間干擾(ISI)和碼間串?dāng)_的影響。 2. 頻域分析 頻譜分析功能:內置的FFT(快速傅里葉變換)模塊支持高達1 GHz的頻譜分析帶寬,可分析5G信號的頻譜泄漏、鄰道功率比(ACLR)和雜散抑制比。 應用案例:測試5G基站發射機的頻譜模板符合性時,示波器可實時顯示頻譜曲線并與標準模板比對,快速判斷是否達標。 三、5G基站射頻測試:從研發到部署的全流程支持 1. Massive MIMO天線測試 多通道同步測試:普源示波器的多通道型號(如DS70000系列支持4通道同步)可同時測量多個天線單元的相位一致性,確保波束賦形(Beamforming)的準確性。 相位噪聲分析:低相位噪聲的示波器(如-110 dBc/Hz@10 kHz偏移)能準確評估射頻器件的相位穩定性,避免信號失真。 2. 有源天線單元(AAU)測試 應用案例:在測試AAU的發射功率時,示波器結合外部功率探頭,可測量從低頻段(如Sub-6 GHz)到毫米波(如28 GHz)的功率包絡,驗證其是否符合3GPP規范。 1. 終端射頻一致性測試 協議一致性驗證:支持3GPP TS 38.521協議測試,可自動測量EVM(誤差矢量幅度)、頻偏、發射功率等關鍵指標。 低功耗物聯網測試:針對NB-IoT(窄帶物聯網)設備,示波器的低噪聲底和長時間記錄功能可捕捉到微弱的窄帶信號,分析其功耗特性。 2. 毫米波終端測試挑戰 毫米波信號捕獲:普源示波器配合毫米波探頭(如RIGOL ZP系列,支持高達50 GHz),可分析毫米波頻段(如26 GHz、39 GHz)的波束跟蹤和切換性能。 五、5G協議分析與調試:從物理層到應用層 1. 物理層協議解碼 支持對5G NR的PDSCH(物理下行共享信道)、PUSCH(物理上行共享信道)等信道進行解碼,顯示解調后的星座圖和數據包結構。 應用案例:在調試5G終端與基站連接問題時,通過協議解碼可定位到具體哪個物理層數據包丟失或錯誤。 2. 應用層性能評估 結合示波器的外部觸發和時序分析功能,可同步測量5G應用層(如URLLC場景下的時延)與物理層信號,分析端到端傳輸性能。 六、前沿技術融合:毫米波、邊緣計算與6G預研 1. 毫米波通信測試 針對毫米波的高頻段、大帶寬特性,普源示波器的高帶寬和動態范圍成為測試毫米波信號的關鍵工具。例如,在測試毫米波基站與終端的波束對齊時,示波器可實時顯示波束掃描過程中的信號強度變化。 2. 邊緣計算與網絡同步測試 5G邊緣計算要求低時延(<1 ms),示波器的高精度時間戳和觸發功能可測量網絡設備間的同步誤差,確保分布式系統協同工作。 3. 6G技術預研支持 普源示波器的高采樣率和大存儲深度(如DS70000系列支持10 Mpts深存儲)為太赫茲通信、可見光通信等6G候選技術的研究提供硬件基礎。 七、技術優勢與行業應用案例 1. 國產替代與成本優勢 相比進口品牌,普源示波器在性能相近的情況下價格更具競爭力,助力國內5G產業鏈降本增效。例如,某國內5G設備制造商采用RIGOL示波器替代進口設備,測試效率提升30%且成本降低40%。 2. 生態集成能力 支持Python、LabVIEW等開發接口,便于構建自動化測試系統。例如,在5G芯片研發中,可通過API控制示波器實現批量測試與數據上傳。 3. 典型客戶案例 案例1:某高校5G聯合實驗室使用普源示波器搭建毫米波OTA(Over The Air)測試系統,驗證了28 GHz頻段下波束賦形的方向性。 案例2:某通信設備企業利用示波器的多通道同步功能,優化了Massive MIMO基站的相位校準算法,將天線陣元相位誤差從±5°降低到±1°。 八、未來展望 隨著5G-A(5G演進技術)和6G技術的推進,普源示波器正在研發更高帶寬(>10 GHz)、更高采樣率(>40 GSa/s)的新型號,并加強AI輔助分析功能,以應對更復雜的信號處理需求。同時,在量子通信、衛星互聯網等新興領域,示波器的超寬帶測量能力也將成為關鍵工具。 普源示波器憑借高性能、高性價比和國產化優勢,已深度融入5G通信技術的研發、生產、部署和維護全流程。通過持續技術創新,其不僅為5G產業提供了可靠的測試工具,更在推動國內通信技術自主化進程中發揮了重要作用。未來,隨著5G應用場景的不斷拓展和6G技術的萌芽,普源示波器的應用空間將更加廣闊。
|
