泰克3系與5系示波器存儲深度對比測試

agitek2008

示波器作為電子測試的核心工具，其存儲深度直接影響信號采集的精度與數據分析能力。本文聚焦泰克3系與5系示波器，從存儲深度、采樣率、波形捕獲率等關鍵參數出發，結合應用場景與功能對比，解析二者在不同測試需求下的性能差異。

一、核心參數對比：存儲深度與基礎性能

1. 存儲深度配置差異

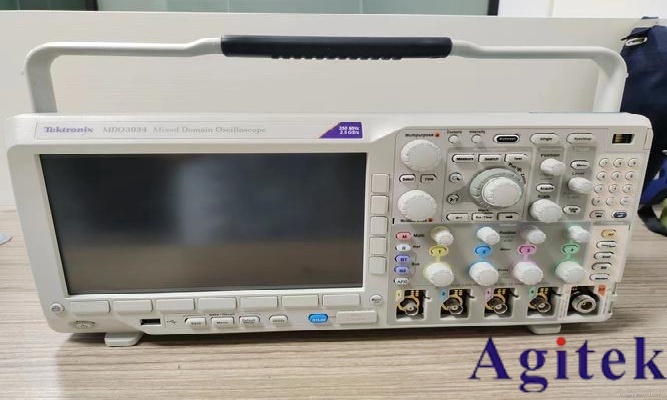

泰克3系（如MDO3000系列）標配10Mpts（兆點）存儲深度，支持單次采集，適用于常規信號分析。而5系（如MSO5系列）標配62.5Mpts，并可選配升級至125Mpts，在同類產品中處于領先地位。更高的存儲深度意味著5系能夠捕獲更長時間的信號細節，尤其適用于低頻信號、復雜調制信號或需要長時間趨勢分析的場景。

2. 采樣率與帶寬協同效應

3系帶寬最高可達1GHz（如MDO34），采樣率為2.5GS/s，在200MHz帶寬下可實現10Mpts全深度采集。而5系提供350MHz~2GHz可選帶寬，采樣率提升至6.25GS/s（插補模式下達500GS/s），結合高存儲深度，在高頻信號分析中具備顯著優勢。例如，在捕獲1GHz信號時，5系能以更高分辨率還原波形細節，減少混疊風險。

3. 波形捕獲率與響應速度

3系波形捕獲率約為28萬波形/秒，適合中等頻率信號的連續監測；5系突破50萬波形/秒，搭配FlexChannel技術，在多通道并行測量時仍能保持高捕獲率。這一差異在高動態信號（如瞬態故障、毛刺捕捉）場景下尤為關鍵，5系能更高效地捕獲異常信號。

二、應用場景深度分析：從研發到生產測試

1. 電源設計與調試：存儲深度決定分析維度

3系適用性：其10Mpts存儲深度可滿足常規開關電源紋波測試、效率分析等需求，搭配電源分析選件能實現基本環路穩定性評估（如伯德圖）。適用于中小功率電源研發或生產線快速測試。

5系優勢：高存儲深度支持長時間信號記錄（如數十秒甚至分鐘級），可深入分析電源啟動過程、負載瞬態響應中的細節變化。例如，在電動汽車DC/DC模塊測試中，5系能完整捕獲啟動到穩態全過程的電壓/電流波形，輔助工程師優化動態性能。

2. 嵌入式系統調試：多通道同步與深度追蹤

3系特點：四通道配置+16路邏輯分析（MSO版本），適合MCU多信號同步調試，但受限于存儲深度，對復雜通信協議（如CANFD、FlexRay）的長數據包解析能力有限。

5系擴展能力：支持4/6/8通道靈活配置，結合125Mpts深度，可同步捕獲多路高速總線信號并完整解碼。例如，在自動駕駛域控制器測試中，5系能同時監測傳感器輸入、算法輸出及通信總線，為系統級故障定位提供數據支撐。

3. 通信協議驗證：高分辨率與長序列捕獲

3系適用場景：適用于低速通信（如I2C、SPI）協議驗證，但面對千兆以太網、高速SerDes信號時，存儲深度限制導致無法捕獲完整數據包。

5系解決方案：憑借高采樣率+大存儲深度，可捕獲并解碼長幀數據，結合眼圖分析、抖動分解工具，精準評估信號完整性。例如，在10Gbps光模塊測試中，5系能完整記錄數百個數據符號，輔助工程師優化鏈路性能。

三、技術特性對比：用戶體驗與擴展性

1. 操作界面與效率

3系采用11.6英寸觸摸屏+旋鈕操作，適合快速參數調整，但縮放功能依賴屏幕手勢操作，效率略低。

5系配備15.6英寸高清觸摸屏+物理旋鈕，支持多點觸控與手勢縮放，結合FlexChannel自定義輸入，提升多信號分析效率。

2. 可擴展性與投資保護

3系支持帶寬升級至1GHz，存儲深度固定，適合成長型企業初期投入。

5系不僅支持帶寬、存儲深度升級，還可通過軟件定義功能擴展（如添加電源分析、抖動分析模塊），適應未來測試需求變化，降低長期成本。

3. 精度與穩定性

5系采用12位ADC（可選16位高分辨率模式），垂直分辨率較3系（8位/11位）提升，在小信號測量中具備更高精度。例如，在測量μV級紋波時，5系能提供更可信的結果。

四、選型建議：性能與成本平衡

1. 研發場景：若需分析復雜系統、高頻信號或長時間趨勢，建議選擇5系；若預算有限且以常規信號分析為主，3系可滿足需求。

2. 生產測試：3系性價比高，適合批量驗證；若涉及多通道高速信號同步測試，5系的多通道配置與高捕獲率更適用。

3. 未來擴展：若測試需求可能升級（如從低速通信轉向高速信號），建議優先選擇5系，其模塊化設計能靈活應對變化。

泰克3系與5系示波器在存儲深度上的差異，本質反映了不同應用場景下的性能需求。3系以均衡性能覆蓋基礎測試場景，而5系憑借大存儲深度、高采樣率與擴展性，為復雜系統分析與前沿技術研發提供支撐。選型時應結合測試對象特性、預算與長期需求，選擇最適配的解決方案。
