ASL集睿致遠CS5218芯片| DP轉HDMI Pin to Pin替代PS8402A方案|PS8402A替代方案

已有 469 次閱讀2023-7-18 10:49

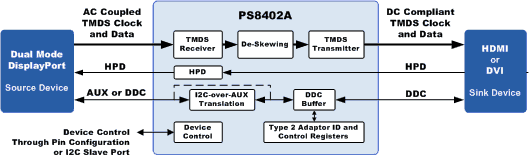

PS8402A 是一款 HDMI ™電平轉換器/中繼器，專為 Type 2 Dual-Mode DisplayPort ™ (DP++) 電纜適配器應用而設計。它設計用于 DisplayPort-to-DVI或 DisplayPort-to-HDMI Type 2 適配器。它支持高達 3.0Gbps 的 T MDS™ 數據速率，并集成了一個抖動容限 T MDS 接收器和一個抖動清除 T MDS 發射器

PS8402A 消除了來自 T MDS 輸入的數據和時鐘抖動以及時序偏差，以提供兼容且抖動極低的 HDMI 輸出。

PS8402A 包括 2 類 DisplayPort 雙模適配器實施所需的 I2C-over-AUX 轉換和寄存器。PS8402A 向后兼容現有的雙模 DP 源設備以及為 2 型適配器啟用的新型雙模源。該設備還可用于主板、圖形板或對接應用程序，以利用 Type 2 適配器視頻驅動程序。

部分性能

0° 至 70°C 工作溫度范圍

ESD：HBM 8 kV

可編程接收器均衡

可編程 T MDS 輸出預加重和 EMI 降低

自動線對間和線對內去偏斜

自動斷電管理

用于故障安全操作和電源管理的自動輸出靜噪電路

靈活的引腳和 I2C 控制模式選項

3.3V 和 1.5V 電源

符合 VESA ®雙模式 DisplayPort 標準，版本 1，適用于 2 類電纜適配器應用

包括所需的 2 類電纜適配器標識和控制寄存器以及 I2C-over-AUX 轉換

支持 4K x 2K 和 1080p 立體聲 3D HDMI 格式

時鐘和數據抖動清除——針對帶外 HDMI 時鐘抖動的 12dB 抖動衰減性能

CrystalFree™ 技術——無需外部晶振或參考時鐘

交流和直流輸入耦合能力

應用

2 型雙模 DP 視頻適配器

PC主板或顯卡

塢站

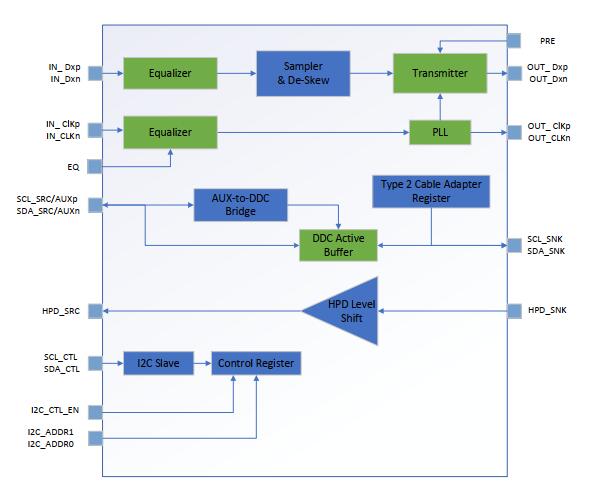

ASL集睿致遠推出的CS5218是一款單端口HDMI/DVI電平轉換器/中繼器，能夠pin to pin直接替代PS8402A。 ASL集睿致遠的 CS5218具有重新定時功能。它支持交流和直流耦合T MDS信號高達3.0-Gbps的操作與可編程均衡和抖動清洗。它包括2路雙模DP電纜適配器寄存器，可用于識別電纜適配器的功能。抖動清除PLL可以更好地滿足更高數據速率的HDMI抖動合規性。設備的操作和配置可以通過引腳設置或I2C總線來實現。自動關機和靜噪提供靈活的電源管理。
