VL171是威鋒芯片,可搭配ASL集睿致遠CS5366設計TypeC母座正反插轉HDMI高清投屏方案，CS5366是2lane 芯片，支持4K60HZ,是CS5266的升級版，CS5366設計拓展塢方案可以替代CS5266攜帶快充100W的PD和US,多口HUB也不在話下，而畫面的刷新率和流暢度上卻更上一層樓，ASL集睿致遠8K芯片的5466也在推動量產中。

VL171使用交叉開關在4 lanes DisplayPort源輸入和2 lanes USB 3.1主機輸入之間切換到USB- c連接器，對于多路切換信號性能支持最高可達USB 3.1。VL171集成內部低壓降穩壓器，電源電壓為3.3V，采用QFN-28 3.5x4.5mm綠色封裝。

關鍵特性 ：

兼容USB3.1,所有4 ch視頻基于控制銷VASEL,包括8.1 Gbps顯示端口1.3 avcc = 3.3 v單電源supplyLow能耗為2.3±10%馬活躍和12.3 ua shutdownHigh直流共模電壓支持2.0 v28別針QFN 3.5 x 4.5毫米packageESD > 2 kv, CDM vmux > 500

—插入損耗:1.8dB @ 5GHz典型頻率。

-回波損耗:12.5dB @ 5GHz典型頻率。

-串擾隔離:40dB @ 5GHz典型頻率。

-關隔離:26.9dB @ 5GHz典型頻率。

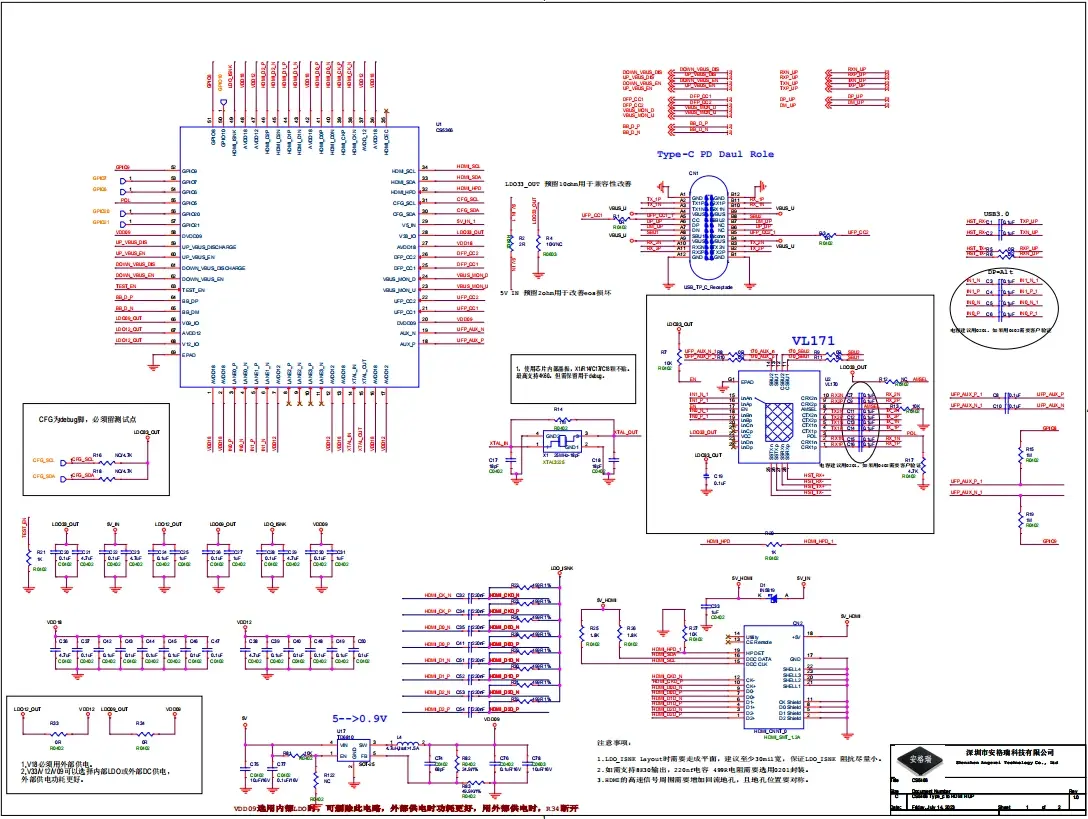

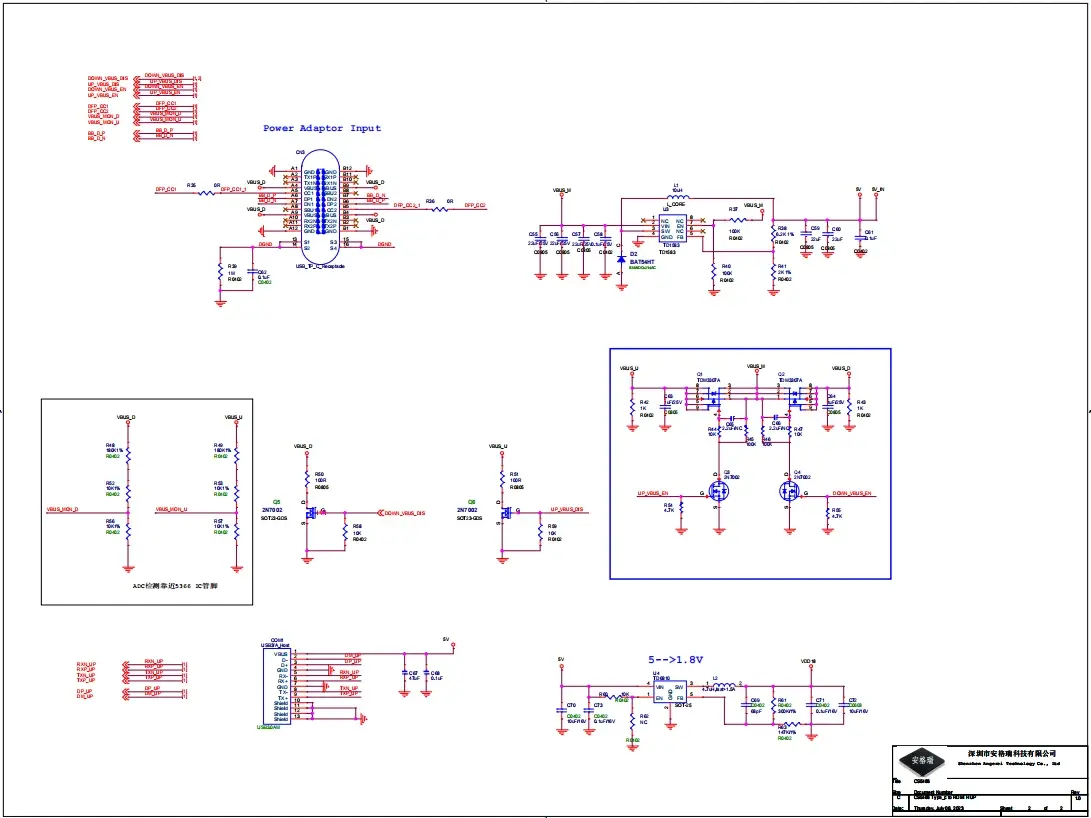

CS5366+VL171設計typec母座轉HDMI正反插方案原理圖如下：

更多CS系列TYPEC轉換芯片功能如下：

CS5265: type-C to HDMI 4K@60Hz

CS5266: type-C to HDMI 4K@30Hz + PD3.0 (+USB3.0)

CS5268: type-C to HDMI 4K@30Hz + VGA + PD3.0 (+ U3)

CS5269: type-C to HDMI 4K@60Hz + VGA + PD3.0 (No U3)

CS5466: type-C to HDMI 8K@30Hz(4K144hz)+PD3.0 (+U3
