市面上常見性價比更高十按鍵觸摸感應/十通道IC選型表-VK3610I

已有 549 次閱讀2023-8-24 09:45 |個人分類:芯片| 芯片

產品品牌：永嘉微電/VINKA
產品型號：VK3610I
封裝形式：SOP16

概述

VK3610I具有10個觸摸按鍵，可用來檢測外部觸摸按鍵上人手的觸摸動作。該芯片具有較高的集成度，僅需極少的外部組件便可實現觸摸按鍵的檢測。提供了I2C輸出功能，1個INT中斷輸出腳，單鍵輸出，有效鍵對應數據位置1。芯片內部采用特殊的集成電路，具有高電源電壓抑制比，可減少按鍵檢測錯誤的發生，此特性保證在不利環境條件的應用中芯片仍具有很高的可靠性。此觸摸芯片具有自動校準功能，低待機電流，抗電壓波動等特性，為各種觸摸按鍵+I2C輸出的應用提供了一種簡單而又有效的實現方法。ZTT784

特點

•工作電壓 2.4-5.5V

•待機電流9uA /3.0V

•上電復位功能（PO R）

•低壓復位功能（LV R）

•觸摸輸出響應時間：工作模式 48mS ，待機模式160m S

•單鍵輸出，有效鍵對應數據位置1

•I2C輸出+INT中斷腳

•防呆功能，有效鍵最長輸出時間：10S

•無鍵觸摸4S進入待機模式

•通過C S腳接對地電容調節整體靈敏度(1-47nF）

•各觸摸通道單獨接對地小電容微調靈敏度（0-50pF）.

•上電0.3S內為穩定時間，禁止觸摸

•上電后4S內自校準周期為64mS，4S無觸摸后自校準周期為1S

•抗電壓波動，抗干擾性能好

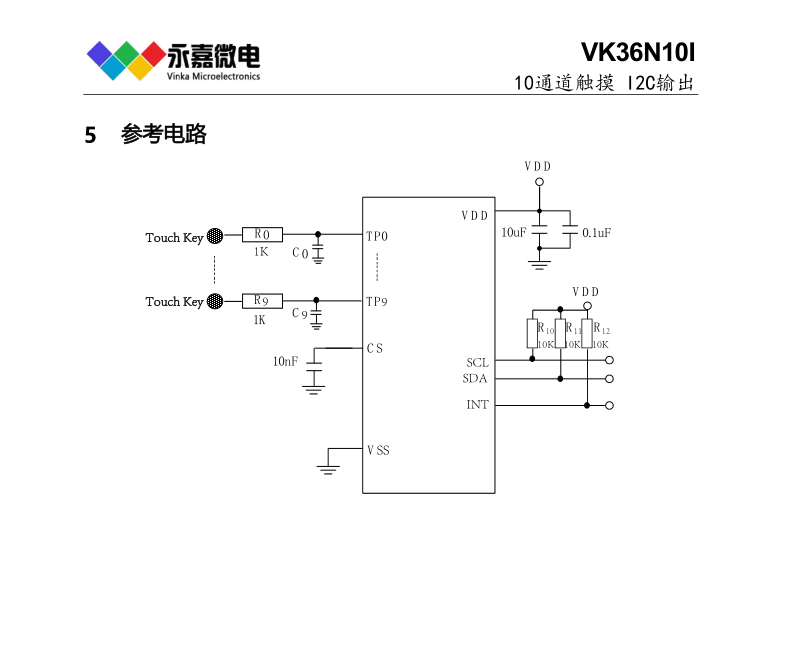

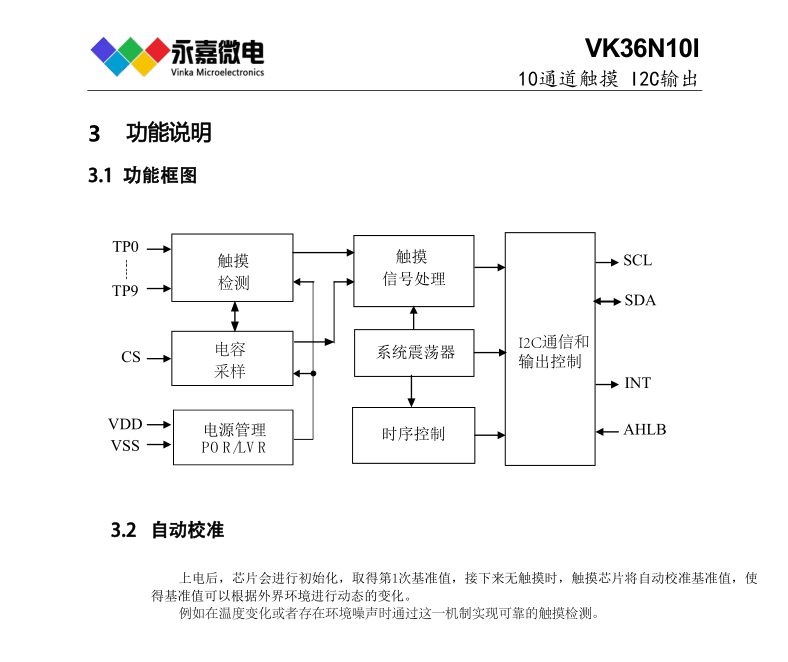

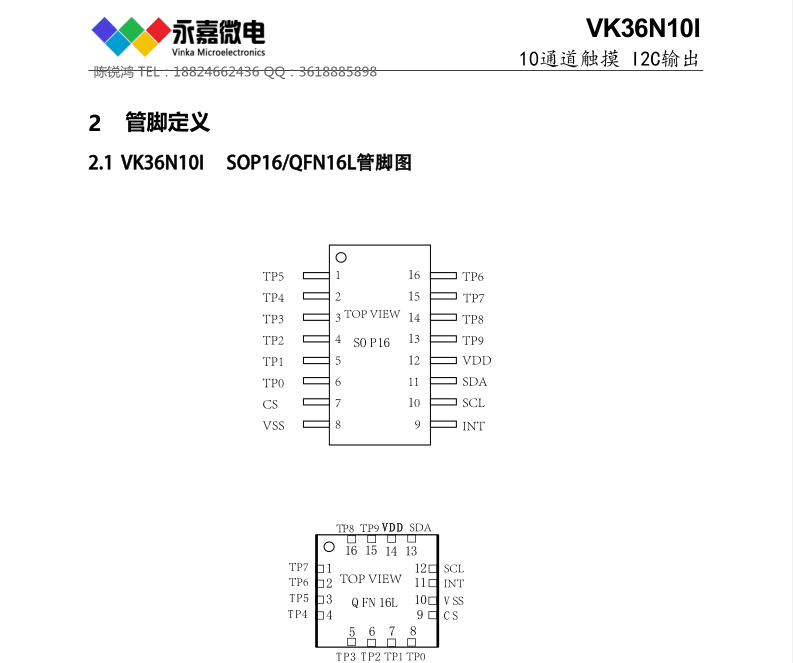

•封裝

SO P16(150m il)(9.9m m x 3.9m m PP=1.27m m )

電容式觸摸觸控IC系列簡介如下：
標準觸控IC-電池供電系列：
VKD223EB    工作電壓/工作電流/待機電流：2.4V-5.5V/4.0μA/1.5μA(3V)  感應通道數：1    輸出方式：直接/
            鎖存輸出   最長響應時間快速模式60ms，低功耗模式220ms @VDD=3V   封裝：SOT23-6；DICE/DIE
            裸片(綁定COB)    低功耗
VKD223B     工作電壓/工作電流/待機電流：2.4V-5.5V/4.0μA/1.5μA(3V)  感應通道數：1    輸出方式：直接/
            鎖存輸出    最長響應時間快速模式60ms，低功耗模式220ms @VDD=3V   封裝：SOT23-6    低功耗
VKD233DG/HG 工作電壓/工作電流/待機電流：2.4V-5.5V/4.0μA/1.5μA(3V)  感應通道數：1    輸出方式：直接/
            鎖存輸出    最長響應時間快速模式60ms，低功耗模式220ms @VDD=3V   封裝：DFN6(2*2超小體積)
            低功耗
VKD233DB/HB 工作電壓/工作電流/待機電流：2.4V-5.5V/4.0μA/1.5μA(3V)  感應通道數：1    輸出方式：直接/
            鎖存輸出   最長響應時間快速模式60ms，低功耗模式220ms @VDD=3V 封裝：SOT23-6    低功耗

VKD233DH/HH 工作電壓/工作電流/待機電流：2.4V-5.5V/4.0μA/1.5μA(3V) 感應通道數：1 輸出方式：直接/
鎖存輸出最長響應時間快速模式60ms，低功耗模式220ms @VDD=3V 封裝：SOT23-6 低功耗/長按16S復位

VKD233DS/HS 工作電壓/工作電流/待機電流：2.4V-5.5V/4.0μA/---(3V) 感應通道數：1 輸出方式：直接/
鎖存輸出最長響應時間快速模式46ms @VDD=3V 封裝：DFN6(2*2超小體積) 長按16S復位

VKD233DR/HR 工作電壓/工作電流/待機電流：2.4V-5.5V/4.0μA/1.5μA(3V) 感應通道數：1 輸出方式：直接/ 鎖存輸出最長響應時間快速模式46ms,低功耗模式160ms @VDD=3V 封裝：DFN6(2*2超小體積)
低功耗/長按16S復位

VKD233DQ/HQ 工作電壓/工作電流/待機電流：2.4V-5.5V/4.0μA/---(3V) 感應通道數：1 輸出方式：直接/
鎖存輸出最長響應時間快速模式46ms @VDD=3V 封裝：SOT23-6 長按16S復位

VKD233DM/HM 工作電壓/工作電流/待機電流：2.4V-5.5V/5.0μA/---(3V) 感應通道數：1 輸出方式：開漏
輸出(低有效) 最長響應時間快速模式46ms @VDD=3V 封裝：SOT23-6 長按16S復位

——————————————————————————————————————————————————
VKD232C     工作電壓/工作電流/待機電流：2.4V-5.5V/13μA/2.5μA(3V)     感應通道數：2    輸出方式：直接
            輸出(低有效) 最長響應時間快速模式46ms,低功耗模式220ms @VDD=3V 封裝：SOT23-6    低功耗
            /長按16S復位

VKD104BR/CR 工作電壓/工作電流/待機電流：2.4V-5.5V/13μA/2.5μA(3V) 感應通道數：2 輸出方式：直接/鎖存輸出最長響應時間快速模式46ms,低功耗模式160ms @VDD=3V 封裝：SOP8 低功耗

VKD104BR/CR-3H 工作電壓/工作電流/待機電流：2.4V-5.5V/13μA/2.5μA(3V) 感應通道數：3 輸出方式：直接/鎖存輸出最長響應時間快速模式60ms,低功耗模式160ms @VDD=3V 封裝：SOP8 低功耗

VKD104 工作電壓/工作電流/待機電流：2.4V-5.5V/13μA/2.5μA(3V) 感應通道數：4 輸出方式：直接/鎖存/開漏輸出最長響應時間快速模式60ms,低功耗模式160ms @VDD=3V 封裝:DICE/DIE裸片(綁定COB) 低功耗；可選擇長按16S復位/不復位

VKD104BC/CC 工作電壓/工作電流/待機電流：2.4V-5.5V/13μA/2.5μA(3V) 感應通道數：4 輸出方式：直接/鎖存/開漏輸出最長響應時間快速模式60ms,低功耗模式160ms @VDD=3V 封裝:SOP16 低功耗；可選擇長按16S復位/不復位

VKD104SB/CB 工作電壓/工作電流/待機電流：2.4V-5.5V/13μA/2.5μA(3V) 感應通道數：4 輸出方式：直接/鎖存/開漏輸出最長響應時間快速模式60ms,低功耗模式160ms @VDD=3V 封裝:SSOP16 低功耗；可選擇長按16S復位/不復位

抗干擾低功耗觸控IC-高性價比系列
VK3601      工作電壓/待機電流：2.4V-5.5V/4μA(3V)         感應通道數：1      輸出方式：直接輸出
            抗干擾/待機電流小，抗電源及手機干擾，可通過CAP調節靈敏度        封裝：SOT23-6
VK3601SS-1 工作電壓/待機電流：2.4V-5.5V/3μA(3V)         感應通道數：1      輸出方式：---
            抗干擾/待機電流小，抗電源及手機干擾，三段調光/無極調光           封裝：SOP8/DIP8
VK3602XS    工作電壓/待機電流：2.4V-5.5V/8μA(3V)         感應通道數：2    輸出方式：鎖存輸出
