學習中！！！！！！！！！

學習！

看看

名稱重復這個警告 沒什么影響吧？

推薦兄弟去看看于博士的教程，里面都有說到！

學習……

關于原理圖中管腳的類型，上面回答了一些，具體分為：三態門，雙向信號，輸入，開路集電極，開路發射極，輸出，無源端，電源
比如一個最簡單的二輸入與非門74LS00， 一個門電路起碼有2個輸入一個輸出，還有電源地，那么定義的時候就是input output, power了，VCC和GND都輸入POWER類型的，還有別的與非門有使能端就是輸入啦

我的理解是電源pin,比如GND,5V,3V什麼VCCpin,設置為power.
如果該pin在你的電路中是輸入信號的引腳,那么你要把這個腳設置為input
輸出信號就設置為output,總的來說就是根據你那個pin的電器屬性或者說在電路中的作用決定的.
但是前提條件是,在你需要仿真調試pcb板的情況下,如果不用仿真的話,完全不用太細究那個東東

不知道我說的對唄,各位老師,前輩指正指正哈

沒錯，這些邏輯在仿真的時候有用，如果只是PCB設計的話沒必要定義這么全，不過話說回來，做一次就做好唄
riverpeak 發表于 2009-8-4 23:18

呃...

許多引腳我都不知道怎么去設置他的屬性...不知道這個設置要參考些什么呢?
能否拿幾個引腳舉例說明下???

謝謝回復

我還有個問題,哈哈,老師們不要嫌煩哦!
就是如果在創建allegro裡面元件封裝的話,我怎么確定零件每個pad,間距,大小什麼的.
因為我看人家話,都直接命令輸入坐標什麼的,比如x 0 1.27之類的?
那個要怎么算啊,如果不用命令輸入坐標,是不是會不準啊

跟著學習……

沒錯，這些邏輯在仿真的時候有用，如果只是PCB設計的話沒必要定義這么全，不過話說回來，做一次就做好唄

老師,定義管教類型是不是只有仿真的時候有用?
如果我不需要仿真的話,是不是管教類型可以隨便選?

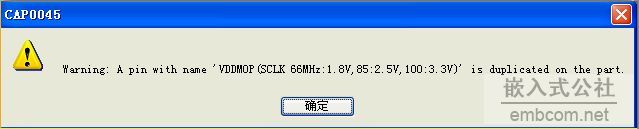

很明顯你同樣的管腳定義成了一個信號名的，你定義成VDDMOP1 VDDMOP2這樣就不會有報警了。
第二個問題，管腳的類型，我給解釋一下上面的圖依次是三態門，雙向信號，輸入，開路集電極，開路發射極，輸出，無源端，電源
不知道你對上面這些信號端的定義是否了解。
