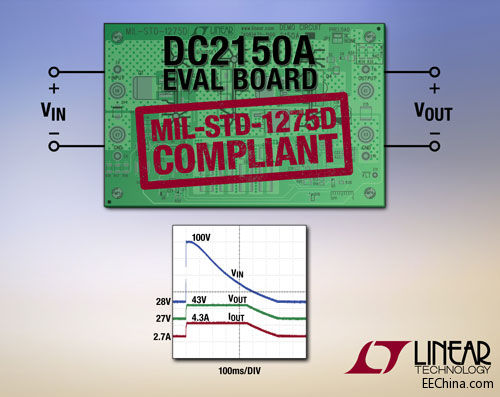

凌力爾特公司 (Linear Technology Corporation) 推出符合 MIL-STD-1275D 要求的浪涌抑制器解決方案，并展示在評估電路板 DC2150A 上。MIL-STD-1275D 是美國國防部制定的標準，規定了地面軍用車輛所用 28V DC 電源的穩態和瞬態電壓特性。當面對 MIL-STD-1275D 中嚴格規定的浪涌、尖峰和紋波波形時，DC2150A 可將輸出電壓限制到安全的 44V。就大多數應用而言，要滿足該標準就是簡單地將 DC2150A 電路放置到容限為 44V 的設備之前。DC2150A 采用浪涌抑制器 IC LTC4366 和 LT4363，可控制串聯 N 溝道 MOSFET，與采用笨重的電容器、保險絲、電感器和瞬態電壓抑制器的傳統并聯電路相比，這減小了解決方案的尺寸和成本。 DC2150A 是為可承受高達 ±250V 的輸入瞬態而設計，除了在 ±7V 紋波情況下的可用電流降至 2.8A 外，其他所有情況下都可向負載提供最小 4A 的電流。N 溝道 MOSFET 受到保護，通過限流防止輸出過載。如果出現持續的過壓或過流情況，那么在定時器延遲后，關斷電路；該電路在冷卻周期后自動地接通。當溫度超過 105oC 時，過熱保護電路關斷 LT4363 控制的 MOSFET。 DC2150A 有 4 種組裝選擇 (DC2150A-A 至 DC2150A-D)，根據最大負載電流以及渡過 500ms 時長 100V 峰值浪涌的能力來決定。可選電路板如果去掉不需要的保護功能，可以節省用料清單 (BOM) 成本。僅全功能可選電路板 DC2150A-C 開始供貨，價格為每個 150 美元。該解決方案在《Linear Technology Journal of Analog Innovation》 24 卷第一篇文章“High Voltage Surge Stoppers Ease MIL-STD-1275D Compliance by Replacing Bulky Passive Components”中有詳細介紹。如需認證報告和更多信息，請登錄 www.linear.com.cn/demo/DC2150A。
性能概要：DC2150A • 符合 MIL-STD-1275D 要求 • 經過第三方測試實驗室認證 • 電壓額定值： o 8V 至 40V 輸入工作范圍 o 渡過 100V 峰值、500ms 時長輸入浪涌 o 可承受 ±250V 輸入尖峰 o 44V 輸出箝位電壓 • 輸出電流能力： o 在 ±7V 輸入紋波時高達 2.8A o 在其他所有情況下高達 4A • 105oC 過熱保護 |
