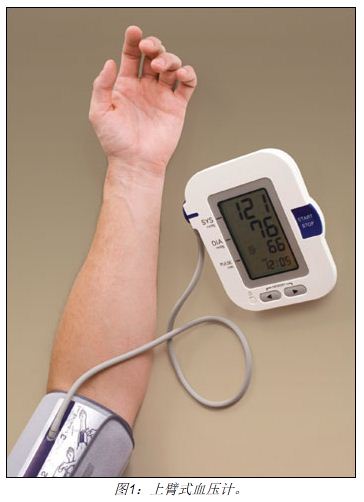

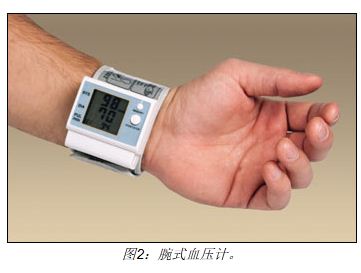

隨著人們生活水平的提高，醫療監護設備開始逐步進入家庭，血壓計即為一種常見的家庭用醫療裝置。血壓計主要利用一個充氣袖帶和監聽設備，通過偵聽的方式測量血壓；也可以利用壓力傳感器測量血壓。這種血壓計可以通過兩種途徑實現：對袖帶手動充氣，利用聽診器監聽動脈壁發出的聲音(聽診法)；或者在血壓計內部嵌入一個壓力傳感器，對動脈壁的振動進行測量(振量法)。 自動檢測血壓計有兩種類型：上臂式血壓計和腕式血壓計。上臂式血壓計包含一個氣囊，測量時將其纏縛于上臂。充氣袖帶通過一條皮管連接到放置在手臂附近的監視器。腕式血壓計尺寸較小，整個裝置可以纏繞在手腕上，因此，這類產品對尺寸的要求比較嚴格。有些上臂式血壓計需要手動充氣，但目前市場上的多數上臂式和腕式血壓計都采用了全自動設計。  測量技術：自動電子血壓計首先對袖帶充氣使其具有足夠的壓力，從而阻止血液在局部主動脈的流動。隨著壓力逐漸釋放，當血液開始流過動脈時，測量到的壓力值為心臟收縮壓。同時還可以監測到脈搏跳動的速率。繼續緩慢放氣，使袖帶內壓力逐漸降低，當袖帶壓力降低到等于或稍低于舒張壓時，血流又恢復暢通，此時測量到的數值相當于心臟的舒張壓。由此完成一次完整的測量周期，整個過程由裝置中的泵、充氣袖帶、電子閥和壓力傳感器完成。 壓力傳感器產生的信號經過運算放大器或儀表放大器調理后送入ADC。然后，針對不同類型的傳感器和監視器，采用適當的方法在數字域計算心臟收縮壓、舒張壓和脈搏速率，并將得到的結果顯示在液晶屏上，通常還會將數據和對應的時間/日期存儲到非易失存儲器內。  數據接口 有些血壓計能夠把數據上傳到計算機，以便進行更深入的分析和后期測量跟蹤，可以通過USB接口傳輸數據。可以選擇一個分立的USB收發器，也可以選擇內置這種收發器微控制器。 語音提示：血壓計的音頻提示可以是簡單的蜂鳴聲，也可以采用高端語音提示。簡單的蜂鳴器可以利用微控制器的一個或兩個脈寬調制(PWM)輸出端口驅動；對于高級語音提示功能電路，可以選擇音頻數/模轉換器和放大器處理音頻信號。 電源管理：上臂式血壓計通常采用4節AAA堿性電池供電，腕式血壓計大多采用2節AAA堿性電池供電。血壓計泵和模擬電路要求5V或3.3V供電，數字電路根據具體采用的測量技術選擇3.3V或1.8V供電。由此，一個典型的上臂式血壓計需要一路升/降壓開關電源為泵/模擬電路提供5V電源，另外還需要一路低壓差線性穩壓器(LDO)為數字電路供電。典型的腕式血壓計則采用升壓轉換器提供泵/模擬電路所需的3.3V電源，利用一個LDO將輸入電壓轉換到1.8V，為數字電路供電。 為了延長電池使用壽命，血壓計步工作時可以關斷電源，而只維持實時時鐘(RTC)有效并可快速恢復血壓計的工作狀態。 顯示與背光：血壓計大多使用簡單的段式LCD顯示器，其中包含100段或更少的段碼，LCD驅動器通常集成在微控制器內部。利用一個或兩個白光LED或EL燈提供背光源。腕式血壓計可以采用開關電源拓撲提供白光LED驅動，上臂式血壓計則可采用線性穩壓器提供白光LED驅動。 微控制器：血壓計功能電路的核心是微控制器，Maxim開發的MAXQ2010微控制器是一款低功耗、16位器件，包含高性能12位多路ADC和LCD接口。配合高性能、低功耗混合信號集成電路，可以理想地用于血壓計設計。器件具有64KB閃存、2KB RAM、3個16位定時器和2個通用同步/異步接收器/發送器(USART)。閃存有助于原型開發和量產，對于成本要求嚴格的大批量生產的產品，可以選擇掩模ROM版本。微控制器工作于2.7V至3.6V電源。為實現低功耗性能，MAXQ2010包含低功耗睡眠模式，可以有選擇地關閉外圍器件，并有多種省電模式。 靜電放電：所有血壓計監視器必須通過IEC 61000-4-2的靜電放電(ESD)測試要求，可以利用內置ESD保護的器件，或者采用ESD保護線對暴露在接口位置的線路加以保護。 |
