驅動多達24個 500mA LED的三通道輸出驅動器(LTC)

發布時間:2010-7-14 17:40    發布者:嵌入式公社
關鍵詞: LED驅動

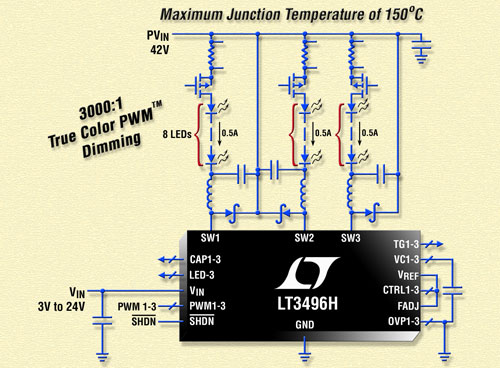

凌力爾特公司 (Linear Technology Corporation) 推出 LT3496 的 H 級版本。LT3496 是一種 2MHz DC/DC 轉換器,以作為三通道恒定電流 LED 驅動器工作而設計。該器件三個通道中的每一個都能驅動多達 8 個串聯的 500mA LED,從而使它能夠以高達 96% 的效率驅動多達 24 個 500mA LED。該 H 級版本工作結溫高達 150oC,相比之下,E 級和 I 級版本的最高結溫為 125oC。E、I 和 H 級版本的所有電氣性能規格都相同。H 級器件經過測試,保證 150oC 的最高結溫。它們非常適用于易遭受高環境溫度的汽車和工業應用。

LT3496 在 LED 高壓側檢測輸出電流,從而可實現降壓、降壓-升壓或升壓型配置。每個通道都由獨立的真正色彩 PWM (True Color PWMTM) 信號控制,從而使每個通道都能以高達 3,000:1 的調光比獨立調光。固定頻率、電流模式架構確保在寬電源和輸出電壓范圍內穩定工作。頻率調節引腳使用戶能在 330kHz 至 2.1MHz 之間設定頻率,以優化效率,同時最大限度地減小外部組件尺寸。LT3496 的耐熱增強型 4mm x 5mm QFN 封裝為 50W LED 應用提供了一個占板面積高度緊湊的解決方案。

LT3496HUFD 采用 4mm x 5mm QFN-28 封裝,有現貨供應。以 1,000 片為單位批量購買,每片價格為 4.45 美元。如需更多信息,請登錄 www.linear.com.cn/pr/3496。



性能概要:LT3496H
•    150oC 的最高結溫
•    True Color PWM 調光提供高達 3,000:1 的調光比
•    內置柵極驅動器用于 PMOS LED 斷接
•    具 700mA、45V 內部開關的三個獨立驅動器通道
•    以降壓、升壓、降壓-升壓模式工作
•    CTRL 引腳在 10mV 至 100mV 范圍內準確地設定 LED 電流檢測門限
•    低靜態電流:在運行模式時為 6mA
•    在停機模式時 <10uA
•    可調開關頻率:300kHz 至 2.1MHz
•    開路 LED 保護
•    寬輸入電壓范圍:3V 至 40V
•    表面貼裝組件
•    28 引線 (4mm x 5mm) QFN 封裝
