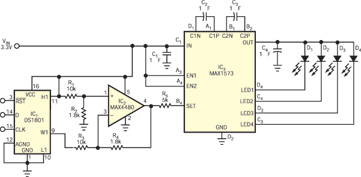

核心器件: MAX1573MAX4480DS1501 圖1 所示電路是為需要多級對數調光白光 LED的便攜式電源而設計的。該電路依靠 3.3V 電源驅動多達 4 個白光 LED，并調節 LED 總電流，調節范圍為 1 mA ~ 106 mA，共 64 級，每級1dB。該驅動器是一個電荷泵，它建立電流 ISET（來自 IC3 的 SET 引腳）的鏡像，以便產生流過每一個 LED的 (215·ISET±3%)電流。內部電路使SET引腳保持在0.6V。為了控制 LED亮度，運算放大器IC2監視數字電位計IC1 的高側電壓和動能點電壓之間的電壓差。然后，運算放大器放大該電壓，放大倍數等于增益值，用以設置最大輸出電流。電位計的 W1 端子的零電阻對應于最小 LED 電流，因此對應于最低亮度。由于SET引腳電壓固定在0.6V，因此 R5 左側的任何電壓變化都會改變 ISET，由此引起的 LED 電流的變化則會改變LED的亮度。R5 設置最大 LED 電流：R5=215×0.6/ILED(DESIRED)，其中 ILED是流過一只 LED 的電流。  圖1，該電路為白光 LED 提供對數函數調光功能。 IC1是具有對數型電阻分布特征和一個模擬電壓動能點的數字式電位計。每個動能點抽頭對應于 H1和 W1（引腳11和引腳9）之間的 1 dB 衰減。該 IC 包含兩個電位計，均由一個 16 位代碼通過一個三線串口來控制。為了設置 LED 電流，就使RST處于高電平，并從LSB開始，通過時鐘脈沖把16位送入IC1的 D引腳。CLK引腳 的每個脈沖都把一個位輸入到寄存器。該電路只使用一個電位計，因此從第0 位~第7 位都是“不需要關心”位。第8 位~第14 位決定動能點位置：第8 位至 第13 位設置代碼，第14 位是“靜音”。（第14 位的邏輯“ 1 ”使 R5 左側設置為大約 0.599V，從而產生可能的最低輸出電流。）在輸入所有 16 位之后，要使RST處于高電平，輸入代碼，并改變亮度。圖 2 示出了 LED 電流和電位計的輸入代碼之間的對數關系。 圖2，圖 1 所示電路的LED 電流與輸入代碼變化的關系曲線 |
