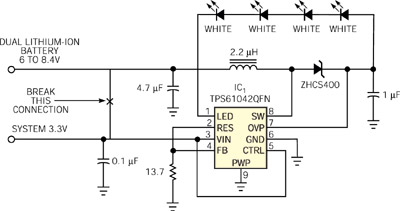

您只需稍微留意一下電源的額定輸入電壓即可看出，IC可以限制可用的輸入電壓范圍。通過仔細檢查IC的工作規范和電路拓撲，您或許能夠在此輸入電壓限制范圍內進行工作。例如，TI (www.ti.com)的 TPS61042 產品說明書表明其具有為白色LED電路提供恒流驅動所必需的所有功能；但是，IC的輸入電壓并不能滿足此"設計理念"的輸入電壓要求。雙鋰離子輸入電壓的變化范圍為6至8.4V，但TPS61042的輸入電壓范圍介于1.8至6V。進一步對電路檢查后發現，功率級不需要連接到與控制IC相同的電壓線路上。如 圖 1 所示，通過將TPS61042的輸入電壓與功率級分開，您可以使用超過6V的輸入電壓給LED驅動器供電。 圖1 此電路提供了超過電源IC輸入電壓限制范圍的一種方法。 IC可以接收來自1.8至6V的任何可用系統電壓的能源，只需將此電壓連接到VIN引腳即可。現在，該功率級的輸入可以直接連接到電池上。通常，功率級可以連接到低于所需輸出電壓的任何電壓上。由于存在升壓拓撲，因此功率級的輸入電壓必須低于輸出電壓，或者電感器和二極管直接將輸入電壓傳送到輸出端。SW 引腳上允許的最大電壓為28V，這也限制了功率級的最大輸入電壓。 此項技術還大大提高了系統效率。有關此電路的效率數據表明，輸入電壓越高，效率也越高。如果您不得不在低于6V的電壓下運行LED驅動器，則驅動LED的能源是"雙重轉換的"。它先從原始鋰離子輸入轉換成中間系統電壓，然后再從中間系統電壓轉換成LED驅動的電流。仔細檢驗IC的操作規范，您可以發現完全不受其輸入電壓范圍的限制，并能有效節約系統成本與板極空間，并提高系統效率。 |
