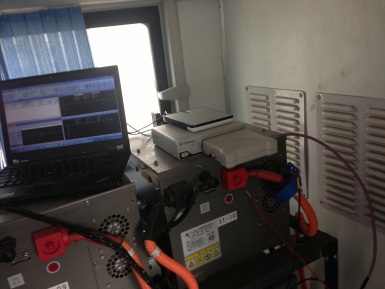

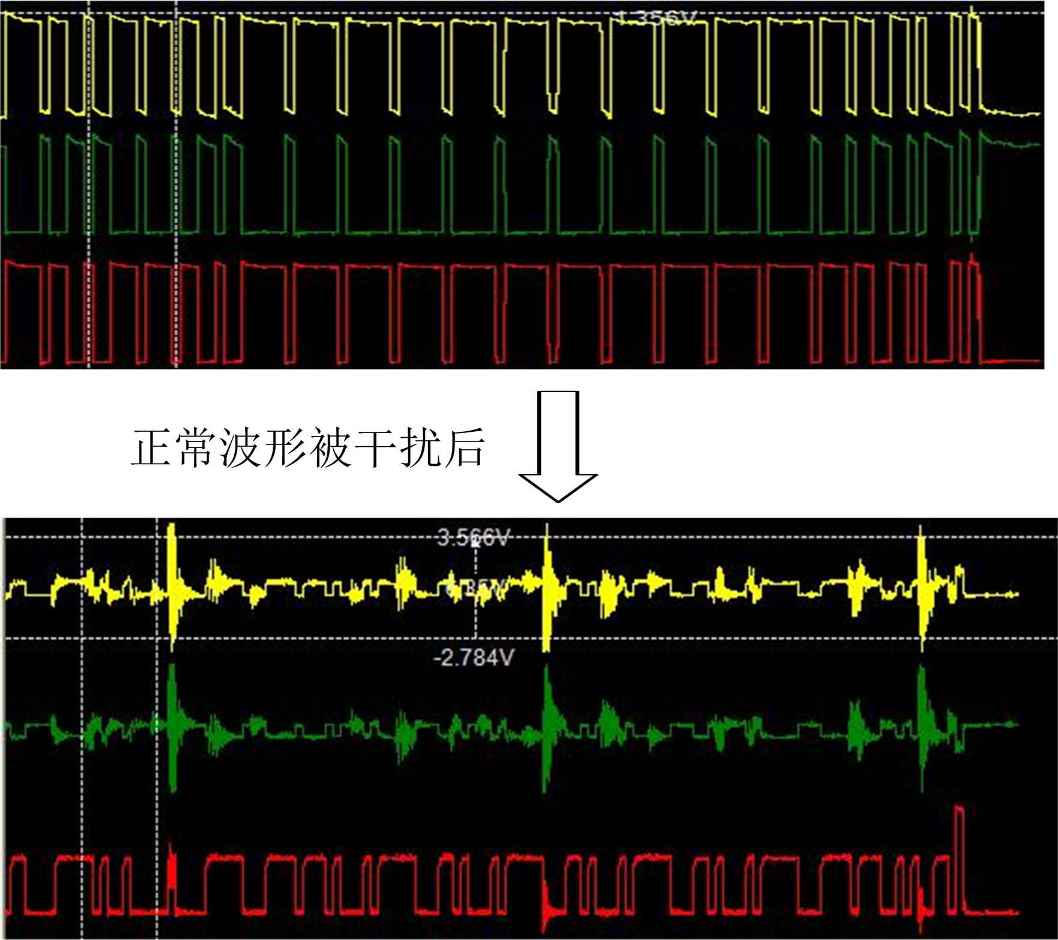

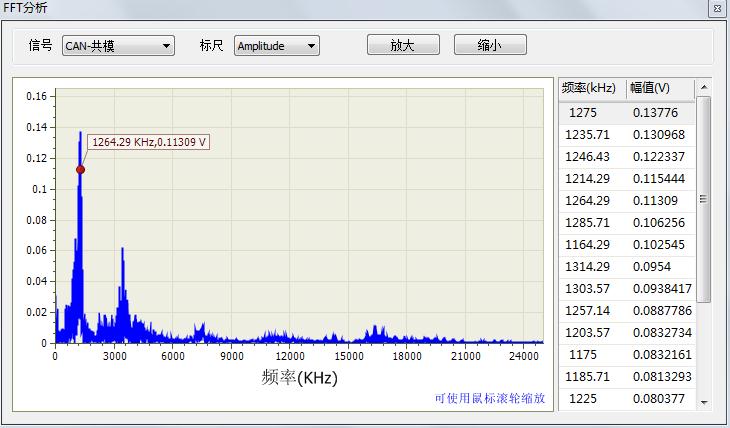

 安凱客車故障診斷紀實 安凱新能源客車是國內較早研發及批量化運營電動客車的企業，最早上電動車國家公告，公告數量全國第一，目前國內市場占有率達到70%以上，并且大量出口到歐美，已經成為了行業的領導品牌。安凱之所以取得廣泛用戶的信任，在于該公司對行駛安全性和可靠性有著極高的標準。針對新能源客車普遍存在CAN總線受到電磁干擾問題，安凱和廣州致遠電子股份有限公司合作，使用CANScope-Pro專業版CAN總線分析儀成功定位故障，排除干擾，并且進行可靠性測試，為安凱新能源客車穩定運行保駕護航。 ● 頻譜分析準確定位故障根源  新能源客車與傳統客車不同，其是使用電池、電容來存儲能量，然后通過逆變成交流，帶動電動機驅動車輛。當客車加速或者減速時，逆變產生的巨大電流變化形成強磁場干擾，通過動力線纜耦合到附近CAN總線上，導致通訊延遲及中斷，甚至?xí)䦟?dǎo)致設備死機或損壞，結果儀表盤顯示滯后，控制失靈，嚴重影響人民生命財產安全。  CANScope-Pro通過FFT頻譜分析統計，準確定位干擾源頻率與逆變器頻率吻合。   ● 抗干擾解決方案 針對客戶整改目標，致遠電子CANScope-Pro分析報告中提出了3個徹底解決措施： 1.客戶后續研發產品的CAN總線接口均采用CTM1051隔離收發器模塊,實現電源和信號隔離限幅，防止強干擾信號串入到主電路導致控制器死機; 2.更換目前的線材，采用絞距更密屏蔽雙絞線，提高線纜抗干擾能力; 3.對于已經出廠的客車，加裝CANbridge隔離網橋，保證車輛安全運行。 通過整改，干擾信號大幅度減小，通過CANScope-Pro頻譜分析，已經可以滿足安全運行的要求。 ● 可靠性測試提升系統魯棒性 為了進一步提高安凱新能源客車CAN總線系統的可靠性，致遠電子使用CANScope-Pro為安凱制定了全面的可靠性測試： u 位寬度容忍測試：驗證客車CAN節點在波特率波動情況下是否會死機; u 報文壓力測試：驗證客車CAN節點在大數據量負載情況下是否會死機; u 錯誤波特率壓力測試：驗證客車CAN節點在錯誤波特率情況下是否會死機; u 抗干擾能力測試：驗證客車CAN節點在高強度干擾情況下是否會死機; u 總線短路測試：驗證客車CAN節點在總線短路情況下是否可以自恢復; u 總線斷路測試：驗證客車CAN節點在總線斷路情況下是否可以自恢復; u 容抗增加壓力測試：驗證客車CAN節點能適應的容抗最高值; u 總線網絡阻抗測試：驗證客車CAN節點能適應的阻抗最高值; u 對正負電源或地短路：驗證客車CAN節點在總線對正負電源或者地短路情況下是否可以自恢復; u 終端電阻變化壓力測試等：驗證客車CAN節點能適應的終端電阻范圍。 u 這些可靠性測試驗證了客車CAN總線設備在這些極端的條件下的抗壓能力和自我恢復能力，通過致遠電子和安凱聯合攻關，全面提升了安凱客車的CAN總線系統魯棒性。 ● 全面高效的本地化服務 作為國內CAN總線的領軍企業，廣州致遠電子股份有限公司在全國主要城市都配備技術精湛的CAN總線技術工程師，可以為客戶提供及時的服務，給出專業的測試報告與解決方案。 致遠電子是國內最早進入測量儀器行業的企業之一，擁有資深研究與開發工程師近400名，銷售服務網點遍布全國各地，不僅極速響應客戶要求，還可根據行業用戶的差異化需求提供定制服務。我們將堅持不懈的推動并引領中國高端儀器的發展與提升，相信由于我們的存在，世界將因此而不同。 |
