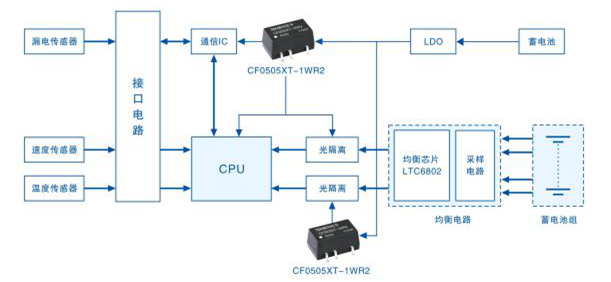

方案總體介紹： BMS系統是電動汽車和混合電動汽車的核心部件，也是動力的心臟。主要用于對汽車電池進行在線檢測和實時監控，為整車提供動力電池電壓、電流、溫度、SOC及絕緣狀態等信息，同時實時的判斷電池的運行狀態及電池組離散性，若出現故障，及時向整車發送故障信號并報警。其整個詳細功能如下： 一.故障預測與報警：電池組在運行過程中，經常出現單只電池出現損壞的情況，這種情況若未能及時發現，將導致其他的電池性能受到影響，進而造成整個電池組電池?fù)p壞。電池管理系統可以及時發現并通知維護人員維修或更換電池，從而延長電池組的使用壽命。 二.動均衡功能：電池在制造過程中，不可避免出現不一致的情況，在運行過程中，直接表現為電池的電壓不一致，致使容量小的電池在充電過程中經常處于過充狀態，壽命縮短。智能的電池管理系統可以對電池的不平衡進行均衡，減小電池由于過充而造成損壞。 三.剩余容量(SOC)預測：在對電池剩余容量有嚴格要求的場合，智能管理系統采用高精度、高采樣頻率的測量系統，對電池的SOC進行預測。 四.遠程監控接口：系統帶有RS-485、CAN等通訊接口，可以采用監控軟件實現遠程實時監控，軟件操作簡單，顯示清晰可觀。 下面是BMS整體方案框圖：  不論是在信號監測、控制過程中，還是在外接通訊方面，我司的CF0505產品優良的特性都是BMS產品設計的首選。我司在質量管理體系方面通過了TS16949認證，且該型號的系列產品在物料方面滿足AEC-Q100的認證需求，同時產品工作溫度范圍滿足-50℃-125℃。 BMS電源解決方案： 針對汽車行業的高可靠要求，以及BMS在整車系統中的“心臟”作用，金升陽率先推出全球范圍內汽車級DC_DC電源模塊CF0505XT-1WR2，填補了電源行業在BMS電源方面的空白，該系列產品具有以下特點： ● 工作溫度-50℃-125℃ ● SMD封裝 ● 隔離電壓3500VDC ● 產品內部物料符合AEC-Q100認證需求 ● 回流焊滿足IPC/JEDECJ-SMD-020D標準 ● 輸出短路保護 ● 極低的紋波噪聲 |
