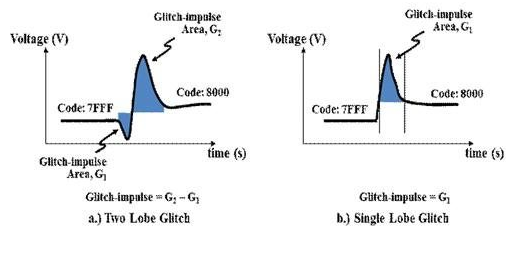

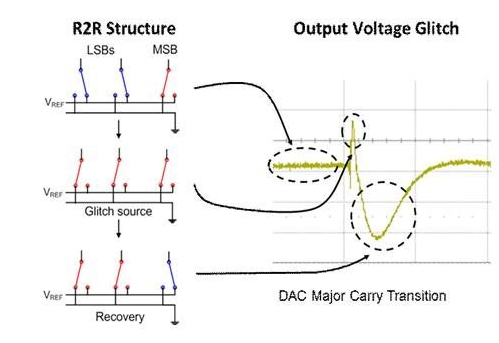

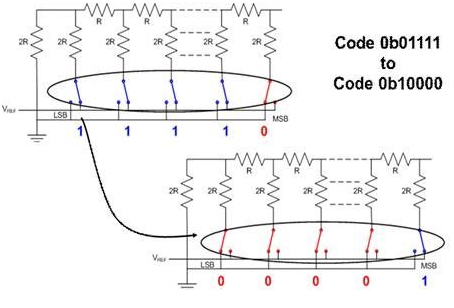

在使用數模轉換器 (DAC) 進行設計時，您肯定希望輸出能夠從一個值向另一個值單調轉換，但實際電路并不總是以這種方式工作的。 在某些特定代碼范圍內出現過沖與下沖(即干擾脈沖)也很平常。這些脈沖會以這兩種形式中的一種出現，如圖 1 所示。  圖1：DAC 干擾行為 圖 1a 是一種可產生兩個代碼轉換誤差區的干擾，在R-2R 高精度 DAC中很常見。圖 1b 是單波瓣干擾脈沖，在電阻串 DAC拓撲中較常見。干擾脈沖可通過能量測量進行量化，單位常為每秒納伏 (nV-s)。 在討論 DAC 干擾源之前，我們必須先給“主要進位轉換”這個術語下定義。主要進位轉換是指因較低位 (LSB) 轉換而造成最高有效位 (MSB) 發生變化的單個代碼轉換。0111 到 1000 或 1000 到 0111 的二進制代碼轉換就是主要進位轉換的具體實例�？蓪⑵淇醋魇谴蠖鄶甸_關的反相。這也是干擾最常見的地方。 兩個需要注意的地方是多個開關同時觸發時的開關同步與開關電荷轉移。為了便于討論，我們需要看一下設計旨在依賴開關(可在代碼轉換過程中同步)的 R2R 電阻串 DAC，如圖 2 所示。  圖2：DAC 主要進位轉換 我們都知道完美同步是不可能實現的。開關過程中的任何變化都會導致所有開關在短時間內處于或高或低的切換狀態，造成 DAC 輸出誤差。恢復之后，開關電荷將在趨穩之前創建一個反向波瓣。 因此，讓我們來看一下主要進位轉換過程的三個階段以及 DAC 輸出響應情況，如圖 3 所示。  圖3：轉換過程中的 DAC 輸出 1.代碼轉換前的 DAC 初始階段。我們看一下本例中代表二進制代碼 011 的 3 個 MSB。 2.DAC 輸出進入主要進位轉換后，會導致所有 R-2R 開關短時間接地。 3.短期開關電荷注入之后，DAC 恢復，同時輸出開始趨穩。 通過比較主要進位轉換與非主要進位轉換的輸出干擾(如圖 4 所示)可以證明， 開關同步是其主要原因。 X 軸標度是 200ns/p，Y 軸標度是 50mV/p。 圖4：R-2R DAC 輸出干擾 到目前為止，我們已經了解了 R-2R DAC 架構中的干擾現象，證明開關同步是產生干擾的主要原因。但當我們了解電阻串 DAC 的干擾時發現事情并非完全如此。在設計上，它會接入電阻器串上的不同點來產生輸出電壓。在不進行多重開關的情況下，不僅脈沖幅度比較小，而且主要由數字饋通控制。圖 5 是進行相同主要進位代碼轉換時，R-2R DAC 與電阻串 DAC 拓撲的對比。 圖5：R-2R 與電阻串 DAC 的輸出干擾對比 理解干擾產生的原因有助于您確定設計方案是否能夠承受這類短暫脈沖。未來幾周內我將介紹一些幫助降低干擾的方法。 如欲了解有關電阻串及 R2R DAC 的更多詳情，敬請在這里查看模擬線路上DAC 基礎知識系列以前發布的這類博客文章。 |
