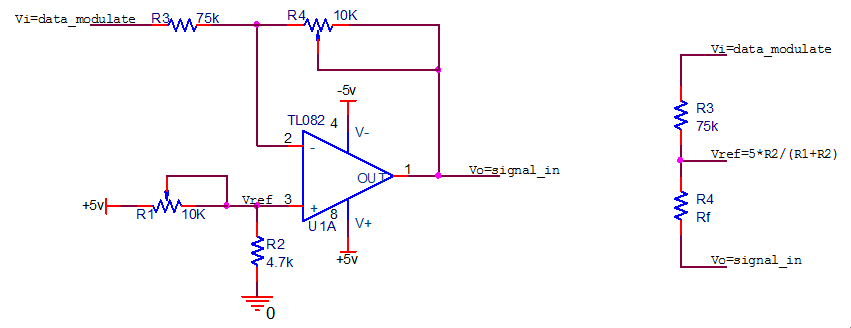

幅度調整電路作用：就是把'1','0'兩個調制信號(對應于5V，GND)轉換成壓控振蕩器VCO(CD4046)的控制電壓，從而對應產生30Khz和40Khz的方波信號。 (沒記錯的話，這里應該就是'1'=5V對應30Khz，'0'=GND對應于40Khz) 也就是說，我們的5V和GND不能直接用來控制VCO，需要用到如下這個調整電路(元件序號有改動)：  左圖是原始電路圖，右邊是它的計算方法，令電位器R4=Rf，因此我們可以得到：  材料中說改變電位器R1可以調整輸出Vo的中心電平，可以看出這里的中心電平其實還與Rf有關，當然Rf最主要的任務是調整輸出Vo的范圍。 調試的關鍵就是確定R1和R4兩個電位器，我們改怎么辦呢，難道用螺絲刀讓兩個電位器一起轉?這顯然不科學，這里提供兩個方法。 法一：先找找中心電平 上面說了，既然'1'=5V對應30Khz，'0'=GND對應于40Khz，那么我們只要給輸入接2.5V就可以得到35Khz。在Vi輸入2.5V(可以用兩個相同大小的電阻接5V和地分壓得到)，令R4不變，只調節R1，使VCO輸出35Khz方波，這樣就確定了R1。然后R1不變，在分別給Vi接5V和GND，調節R4，使VCO對應輸出30K和40K方波。這樣確定的中心電平其實還是有點誤差的，因為我們忽略了R4對中心電平的影響。 法二：由需求推導供應 我們需要壓控振蕩器VCO輸出30Khz和40Khz的方波，那么可以直接在VCO的輸入端(CD4046的9號角)加上一個電壓，調節改電壓，記當VCO輸出方波為30Khz時的電壓為Vm，輸出方波為40Khz時的電壓為Vn，在根據上面那個公式，我們可以推出： 差值公式：|Vm-Vn|=(5-0)*Rf/75k 中值公式：(Vm+Vn)/2=(1+Rf/75k)*Vref-2.5*Rf/75k 由差值公式可以求出Rf(R4)，把Rf帶入中值公式可以求出Vref，用Vref再間接求出R1。 |
