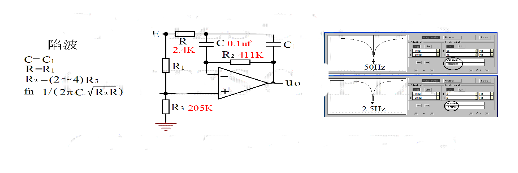

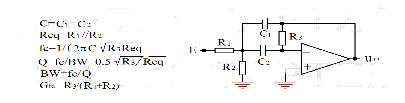

高Q值濾波電路 1)， 網上有一個電路，以R3/Req的高比值得到高Q值的帶通濾波效果。由于運放GBW參數的緣故，實際電路的中心頻率小于計算值。  2)，帶阻 網上還有一個計算很復雜的50Hz陷波電路，我反復仿真分析后，得出任意頻率陷波的簡單計算式，fn=1/(2?C√R2R);細調電阻R2使輸出與輸入波形剛好反相，再由R3調0，使陷波效果最佳。 按照原電路參數計算，fn=1/[2?(0.1e-6)√(411e+3*2.4e+3)]=50Hz。 如果電容改為C=2uf，其它不變，則fn=1/[2?(2e-6)(√411*2.4)e+3]=2.5Hz。 運放GBW參數對陷波頻率影響不大，但是對高于GBW的頻率信號有低通濾波效果。  3)，帶阻轉帶通 上述帶阻電路是差分運算，-端的時間常數決定了電路帶通的頻率，輸入fn頻率正弦波時，R1:R3=Re:Rf(其中Re和Rf是與傳輸頻率對應等效電阻)，則差分輸出等于0，實現fn頻率的陷波;當R3 |
