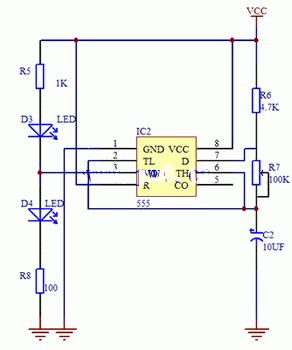

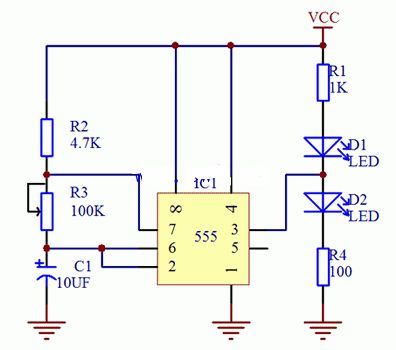

555定時器可方便地構成單穩態觸發器，多諧振蕩器，施密特觸發器等電路，閃光電路一般是利用多諧振蕩器產生的脈沖信號控制而成。 一、電路圖如下：  閃光電路原理圖1  引腳原理圖2 分析工作原理的時候，可以對照圖1所示，這是一個典型的利用555設計的多諧振蕩器，調節可變電阻可以改變輸出的振蕩信號的頻率，信號從3腳輸出一個高低電平，控制D1和D2。 當輸出高電平的時候，D2亮，D1不亮。當輸出低電平的時候，D2不亮，D1亮。總的效果看起來就是閃爍了。 需要制作實物的朋友可以對照圖2制作，像這么一個比較簡單的電路，可以購買少量的元件，用萬能板(洞洞板)焊接而成，當然焊接的時候，需要一定的焊接 技術，如果焊接技術不行的朋友，一定要練習焊接技術，我們比較提倡在電子制作過程中采用拖焊技術，具體實物產品，可以參照圖3和圖4。 二、元件清單如下： 需要制作的朋友，可以到電子市場購買以上元器件，都是非常常用的元器件，容易購買。筆者建議去網上購買，初步估計所有的材料加在一起，價格在5元以內。 三、閃光器實物圖 圖3 閃光器實物圖 圖4閃光器背面走線圖 在制作的時候，一定要注意555定時器的引腳功能，比如1腳接地，8腳接電源，和普通的DIP集成電路有些不一樣，當制作完成的時候，如果LED燈不 閃爍，就要檢測了，首先檢測1腳和8腳電壓是否正常，然后再檢測4腳電壓是否正常，2腳和6腳是否已經連在一起來，如果這些都正常了，故障基本會被排除 了。 |
