峰值電流CCM BUCKBOOST理論計算

小融一號

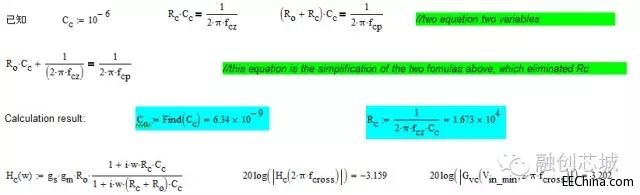

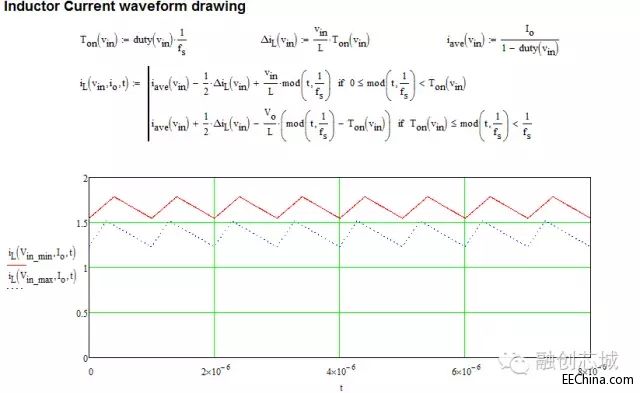

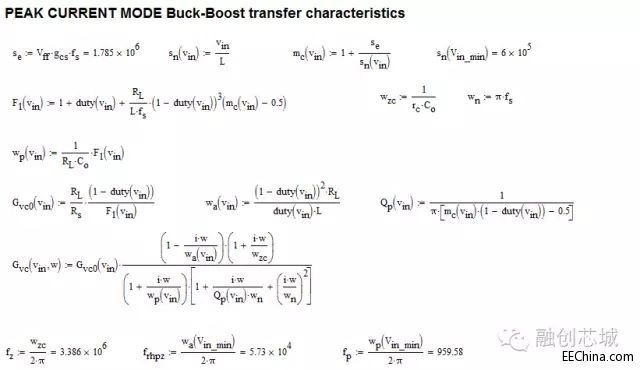

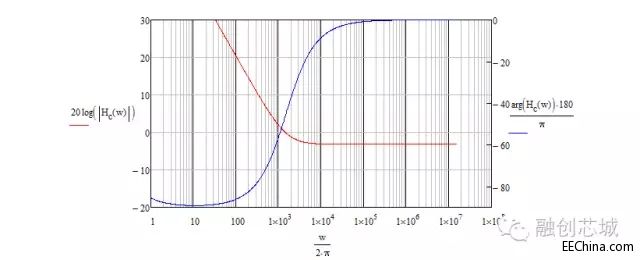

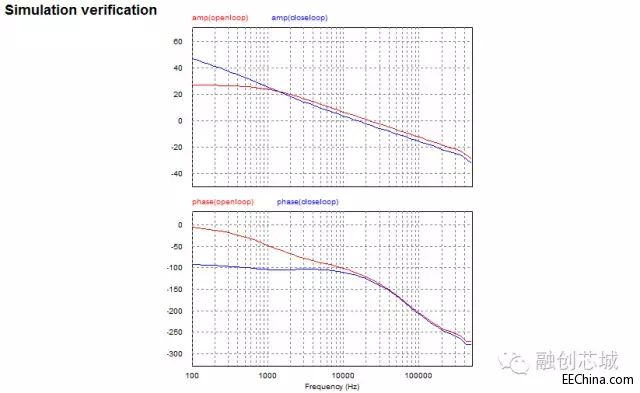

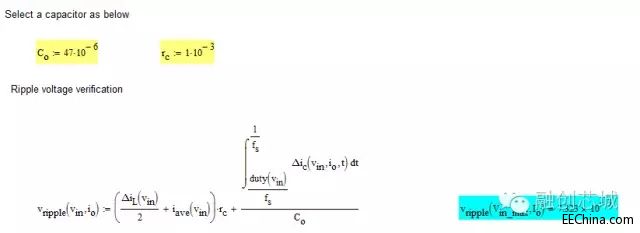

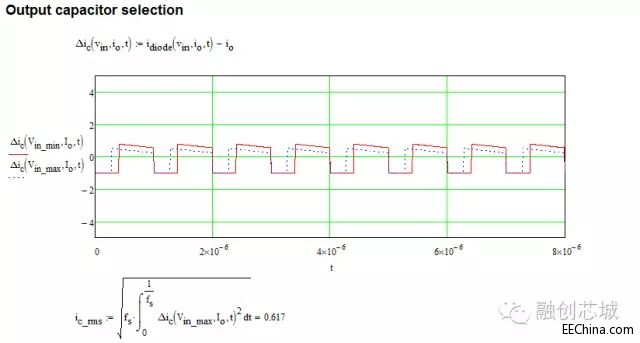

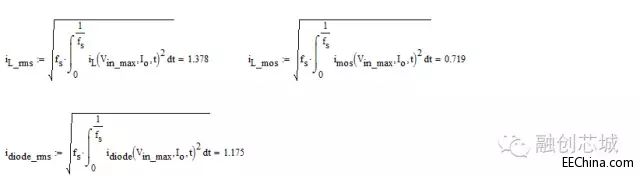

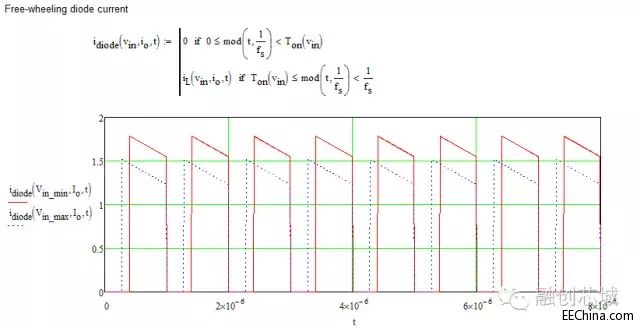

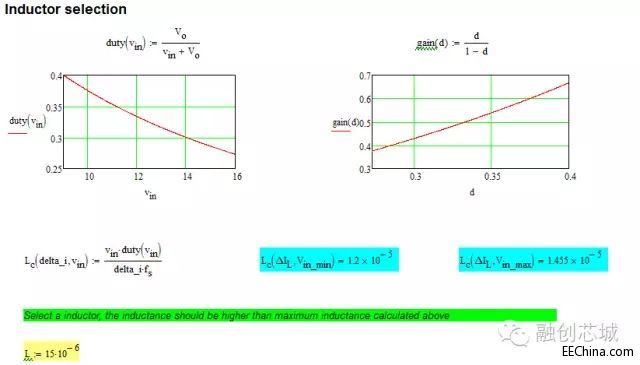

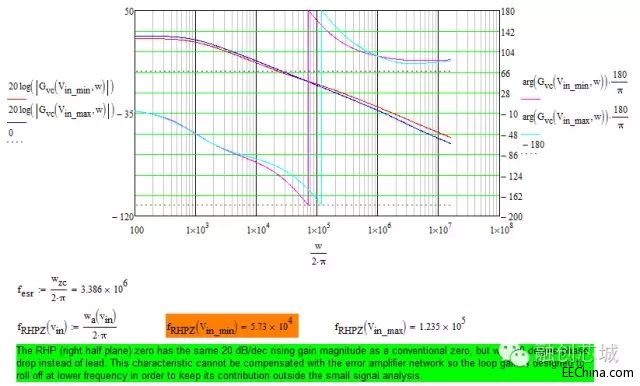

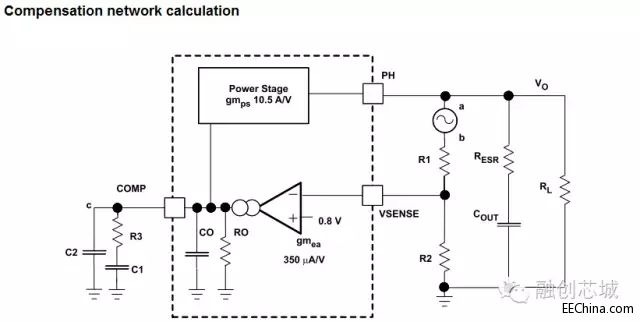

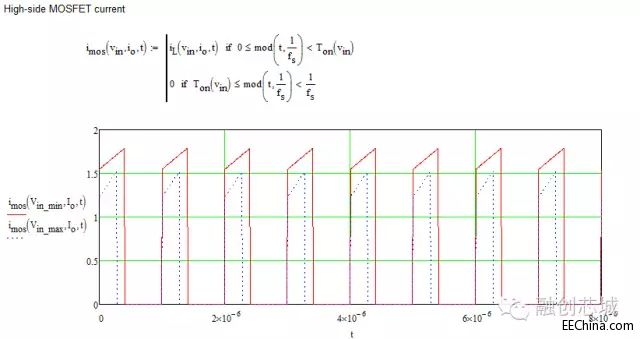

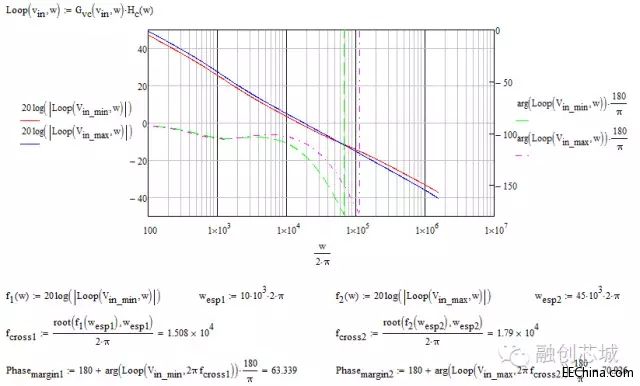

上篇談到峰值電流型CCM BUCKBOOST的傳函公式，這篇繼續該拓?fù)淦渌睦碚撚?jì)算，包括電感計算，流過MOSFET，DIODE的電流波形，輸出電容的紋波，傳遞函數，閉環設計，以及仿真驗證。同以前的文章一樣，整片文章是純粹理論計算，沒有什么損耗，效率分析，WCA，容差分析等，如果你還要什么基于輸出電容隨溫度變化的ESR和容值變化分析等，不好意思，本老人不懂^_^

如果發現錯誤一定要告訴我，共同進步！
