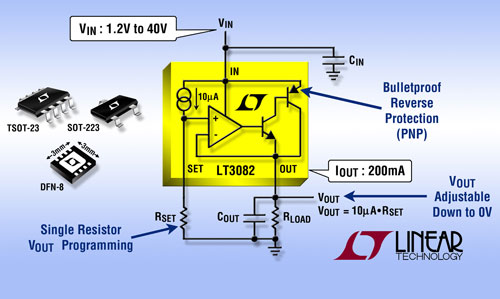

凌力爾特公司推出新一代線性穩壓器系列的最新成員 LT3082。該器件可用單個電阻器調至 0V，非常容易并聯以獲得更大電流。LT3082 200mA PNP 低壓差穩壓器 (LDO) 采用一種電流基準和電壓跟隨器的新架構。這種架構用少量 PCB 走線作為鎮流電阻器，允許多個穩壓器并聯和輸出電流共享。電流共享將熱量分散到一個全表面貼裝系統中。豐富的保護功能包括電流限制和熱限制、以及針對穩壓器和負載的反向輸入保護。 與前幾代穩壓器相比，LT3082 實現了卓越的性能。其調節不受輸出電壓影響，它可在高達 40V 時工作，在 10Hz 至 100kHz 的寬帶寬范圍內，輸出噪聲僅為 40uVRMS。低 TC 電流基準允許用單個電阻器調節輸出電壓，該器件用 2.2uF 陶瓷或電解質輸出電容器可穩定。最小工作電流僅為 0.5mA。 LT3082 采用 3 種封裝：扁平 (0.75mm) 8 引線 DFN (3mm x 3mm) 封裝、8 引腳 SOT-23 封裝和 3 引腳 SOT-223封裝。LT3082E 和 LT3082I 都具有 -40°C 至 +125°C 的工作結溫范圍，而 LT3082MP 在 -55°C 至 +125°C 的結溫范圍內工作。以 1,000 片為單位批量購買，E 和 I 級 DFN 及 SOT-23 封裝的器件價格分別為 1.40 美元和 1.56 美元，而 E 和 I 級 SOT-223 封裝的器件價格為 1.50 美元和 1.67 美元，MP 級 SOT-223 封裝的器件價格為 4.05 美元。如需更多信息，請登錄 www.linear.com.cn。  性能概要： • 單個電阻器電壓設置功能 • 輸出電流：200mA • 無電流折返 • 輸出電壓可調至 0V • 寬 VIN 范圍：1.2V 至 40V • 低輸出噪聲：40uVRMS (10Hz 至 100kHz) • 電池反向和電流反向保護 • 初始電流基準準確度：±1.0% • 內部過流限制和熱停機保護 • 封裝：3mm x 3mm DFN-8、8 引線 SOT-23 和 3 引線 SOT-223 |
