AC—DC效率問題

bagdmu

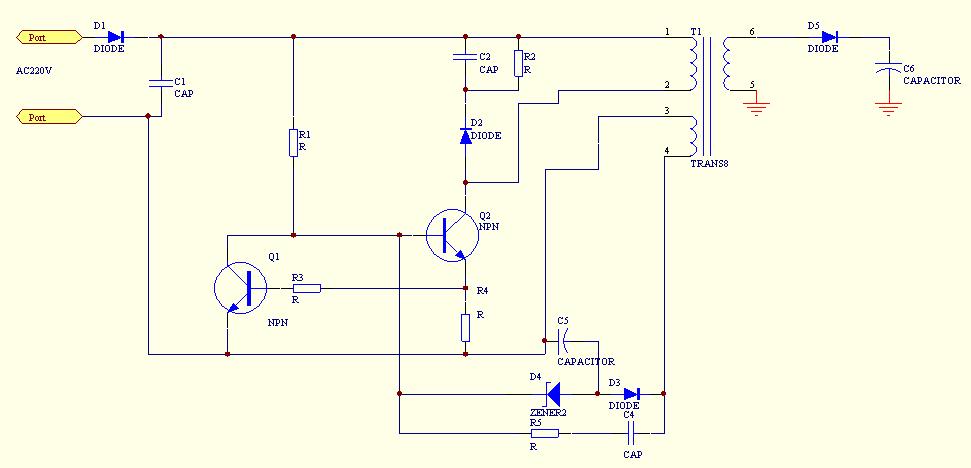

大蝦們，我照網上提供一的AC-DC電路，發現，加了C1之后變壓器發熱很歷害，空載AC電流都有12MA，去掉C1，輸出100MA，12V，效率可有70%，請教為何加了C1，效率反而變差了？

陌上深秋

沒有C1的時候，輸入的是脈沖串，開關管可以正常關斷，而加了之后，恐怕就不能正常關斷了

sxxaln5

學習！！

muyewind

沒有C1 變壓器半個周期內不工作

bill_pwx_bill

沒加C1時,開關管工作于正半周期,負半周停止工作,所以開關管工作時間短,效率相對高點;如加上C1后,C1是整流二極管后的濾波電容,一般C1是有極性電解大電容,它對整流后的波型有充電和放電作用.起到平滑電壓波型作用,輸出一般是鋸齒波.所以到開關管時正負周期都能工作,同時C1一般內阻較小,所以最后開關管和變壓器都要升溫點!個人意見

鄭樹義

你做的是自激式開關電源，你想想在開關管兩端加大電容不是找死嗎，電容越大開關管會工作在線性成都的就越大，效率不低都怪了。

yth0

LS兄弟可能看錯了吧，樓主的C1不是加在開關管兩端，中間還隔了個變壓器呢。反激式的開關電源都是這樣，開關管也不是工作在線性狀態的。
4樓5樓的兄弟說的有一點道理。
你加不加C1的話，輸出參數電壓電流是一樣的嗎？紋波電壓一樣嗎？
如果一樣，個人覺得還有可能是你設定的功率余量大了點，你把R5和R4大一點試試。再一個變壓器的設計也很重要。

DASHAN168

不好意思，來拿分的！
學習！！

gzhnengda

研發生產DC-DC,AC-DC電源模塊，高壓電源，升壓電源 www.020power.net

wccd

有些充電器確實沒有濾波電解電容。
