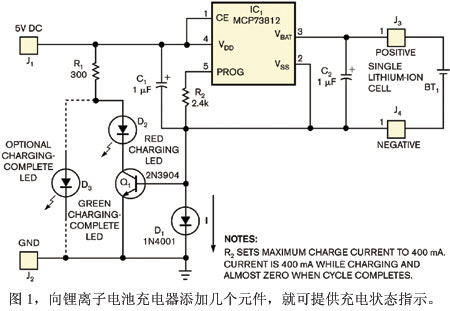

與其它簡單的單芯鋰離子電池 充電器一樣，Microchip公司的MCP73812不提供充電狀態指示。可以添加四個元件來改善這種情況（圖1）。如果再添加一只LED，還可獲得充電完成指示。這種雙LED配置的額外好處是，一只LED始終接通，表明充電器處于通電狀態。 在電池芯處于恒流充電模式時，401 mA電流會流過1N4001二極管D1。額外的1mA是控制芯片的電源電流。由于1N4001在Q1的基極-射極結之前導電，因此它可防止Q1接通，直到它兩端的正向電壓達到大約450mV。Q1然后開始導電并接通D2，后者是表明充電狀態的紅光LED。由于綠光LED的正向電壓降一般高于紅光LED—— 2.1V對1.7V，因此D2和Q1兩端的電壓低于綠光LED D3的接通電壓，并且它保持關斷狀態。 對于充電周期的最后部分，控制器切換至恒壓模式。在電池芯電壓接近該4.2V端子電壓時，流過D1的電流減弱，并且在15mA~40mA時，兩只LED均發光。 為幾只2N3904晶體管進行了若干測試確定了上述范圍。2N4401晶體管參與的測試給出了較低的范圍：4mA~18mA。當電流降至低于大約15mA時，Q1關斷D2，D3兩端的電壓開始上升，超過其正向電壓閾值，并且表示充電完畢的綠光LED發光。 |
