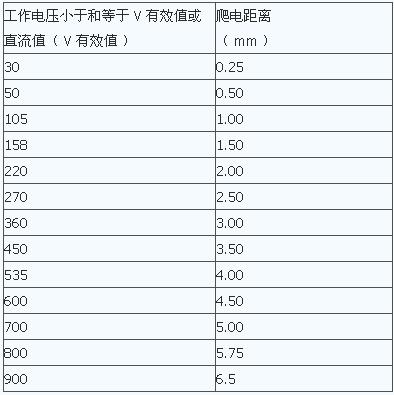

爬電距離的確定： 首先需要確定絕緣的種類： 基本絕緣：一次電路與保護地 工作絕緣 ① ：一次電路內部；二次電路內部 工作絕緣 ② ：輸入部分（輸入繼電器之前）內部，二次電路與保護地 加強絕緣：一次電路與二次電路；輸入部分與一次電路；充電板輸出與內部線路 再查看線路，確定線路之間的電壓差  最后，從下表中查出對應的爬電距離 表二 爬電距離（適用于基本絕緣、工作絕緣 ② 、加強絕緣） 電氣間隙的確定： 首先需要確定絕緣的種類： 基本絕緣：一次電路與保護地 工作絕緣 ① ：一次電路內部；二次電路內部 工作絕緣 ② ：輸入部分（輸入繼電器之前）內部，二次電路與保護地 加強絕緣：一次電路與二次電路；輸入部分對一次電路；充電板輸出與內部電路 再查看線路，確定線路之間的電壓差 最后，從下表中查出對應的電氣間隙 表三 電氣間隙（適用于一次電路與二次電路間、一次電路內、輸入電路、輸入電路與其他電路） 表四 電氣間隙（適用于二次電路內） |
