大聯大旗下友尚推出貝特萊（Betterlife）BF3290指紋識別芯片方案，可應用于智能手機、平板電腦和電腦周邊設備、GPS導航儀等。 智能手機的指紋識別功能炙手可熱，一方面原因是智能手機的廣泛普及和基于智能手機認證的相關應用呈爆發式增長。另一方面，隨著全球移動支付市場的催生，指紋識別芯片解決方案在指紋支付領域更掀起一股熱潮。毋庸置疑，指紋識別已成為智能手機搭載的標配。 大聯大友尚推出的Betterlife BF3290/BF3291指紋識別芯片方案是一款基于射頻檢測技術的按壓式指紋識別傳感器。其檢測靈敏度高，通過檢測手指里層的紋路獲取高質量的指紋圖像。BF3290/BF3291采用表面平坦化注塑封裝技術，可在9.0-11.5 mm尺寸做切割，具有優越的抗靜電、耐磨損、耐腐蝕等特性。芯片內置振蕩器電路、上電復位電路并使用SPI接口，支持表面涂層工藝，支持360°任意方向觸摸識別，符合移動終端需求，提升用戶體驗。

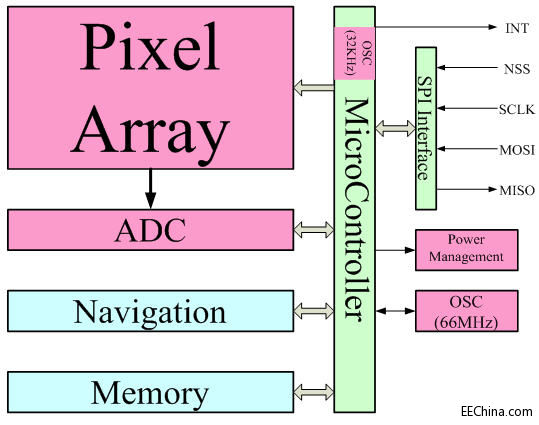

圖示1-大聯大友尚推出的Betterlife BF3290/BF3291指紋識別芯片解決方案功能框架圖 功能描述 ： BF3290/BF3291由全定制的數/模混合電路構建，內置振蕩器電路、上電復位電路，能夠顯著節省BOM單成本，并進一步減少整體解決方案所需的電路板面積。提供易于使用的標準SPI Slaver接口，支持CPOL=0、CPHA=0模式（MODE=0），由SPICS（片選信號，“低”電平有效）、SCLK（時鐘）、MOSI（主機輸出從機輸入）、MISO（主機輸入從機輸出）與外部進行通訊，上位機可以非常方便的對傳感器進行配置及圖像數據讀取。 主要特征 ： *4.8 mm×5.6 mm采集面積； *表面平坦化LGA塑封封裝，在9.0-11.5mm可做任意圓形/方形尺寸切割，BF3290標準品為圓形Ø 9.5mm，BF3291標準品為方形9.5mm*9.5mm； *支持裝飾Ring環設計； *96 x112 pixels傳感器陣列； *508 DPI分辨率，8bit灰度等級； *50幀/sec快速采集速度@ 8MHz SPI speed； *支持表面Coating涂層工藝； *內置最高66MHz 振蕩器； *內置上電復位電路； *SPI Slaver接口； *ESD性能：空氣>±15KV； *支持冷屏喚醒功能； *供應電壓： AVDD：2.8V（2.6~3.6） VDDIO：1.8V（1.6~3.6）
圖示2-大聯大友尚推出的Betterlife BF3290/BF3291指紋識別芯片解決方案開發板照片 |
