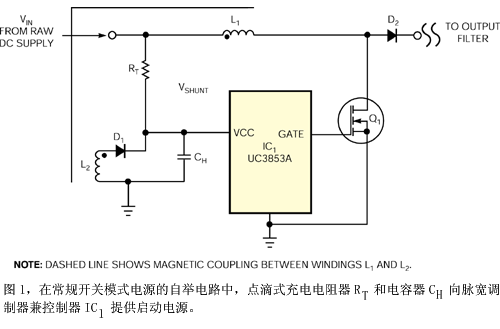

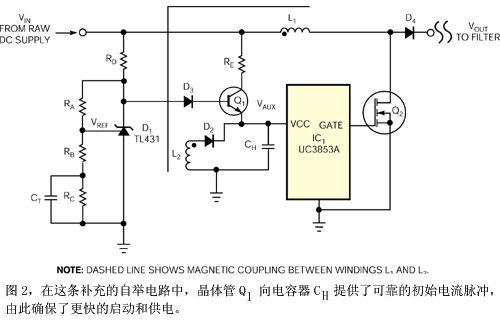

在特定應用中，設計要求可能需要系統的開關模式電源比普通電源能更迅速地提供輸出。圖 1 顯示了這種電源的自舉（或稱啟動）電路。在開關模式電源的 PFC（功率因數校正）預穩壓器中，電路的 PWM（脈寬調制器），即 IC1，從輔助繞組 L1 獲取正常工作能量，L1 繞在升壓電感 L2 的磁芯和二極管 D1 上。  電阻器 RT 和電容器 CH 組成了一條點滴式充電電路，它供電使 IC1 自舉進入正常工作狀態。在常規設計中，RT 包含了高電阻，該電阻提供剛好夠用的電流來克服待機電流，并向支持電容器 CH 提供點滴式充電電流，CH存儲了足夠能量來為 PWM 供電，直到電源轉換器開始工作。在正常情況下，電路的慢速啟動響應不會造成問題。 當更快的通電響應變得十分重要時，可以重新配置啟動分流穩壓器來縮短自舉時間（圖 2）。電容器 CT、分流穩壓器 IC D1（型號為 TL431）、二極管 D3、晶體管 Q1、電阻器 RA 到 RD 組成了自舉電路。在加電時，電容器 CT 沒有保存電荷，并且由 Q1 和 D1 組成的串聯旁路穩壓器確定了 PWM 的電源輸入端電壓 VAUX。  在接通時，VAUX 電壓達到其峰值 VAUX_PEAK，其大小是由電阻器 RA 和 RB 之比決定的。電容器 CT 和電阻器 RC 通過設置自舉電路的關斷時間和電壓來節能。電阻器 RD 向 D1（TL431 型分流穩壓 IC）供應偏置電流，并且電阻器 RE 通過限制晶體管 Q1 的集電極電流來使 Q1 保持在安全工作區內。 電路設計工作的開始是選擇電阻器RA和RB，以確立峰值充電電壓，如以下公式所示： 其中VREF代表TL431的內部參考電壓。然后，選擇電阻器RC來把分流穩壓后的電壓降至標稱VAUX電壓 之下即VAUX_NOMINAL，后者是由輔助繞組提供的： 選擇電容器 CT 的值來設置自舉時間 TBOOT，如下所示： 如圖 1 所示，二極管 D2 和輔助繞組 L2 向 IC1 提供正常工作電源。 |
