667MHz主頻的ARM11處理器(PCB)

[復制鏈接]
跳轉到指定樓層
樓主
發表于 2009-5-18 17:56:16 | 只看該作者 回帖獎勵 |倒序瀏覽 |閱讀模式
關鍵詞: PCB , 處理器 , 主頻

多層顯示

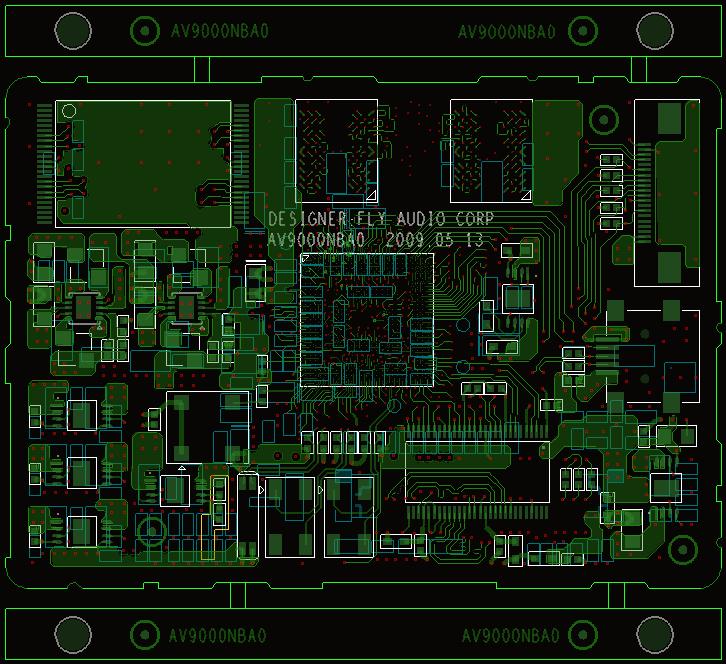

頂層單層顯示

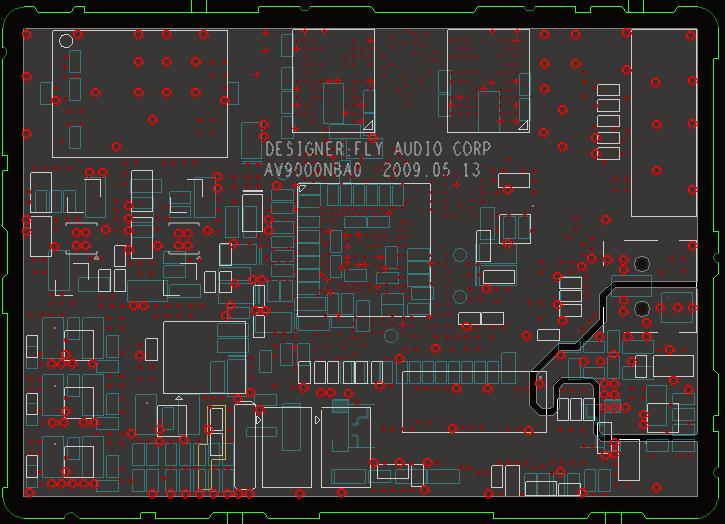

第二層為地層,除右下角為模塊音頻地分割外,其它地方為完整的地平面

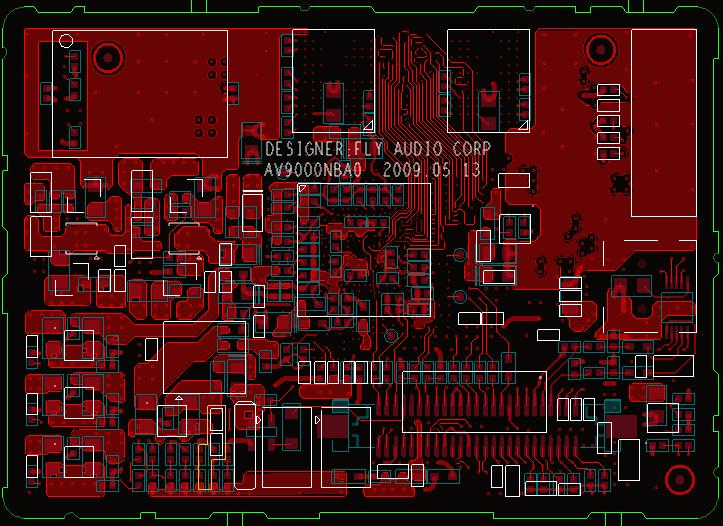

第三層為信號走線

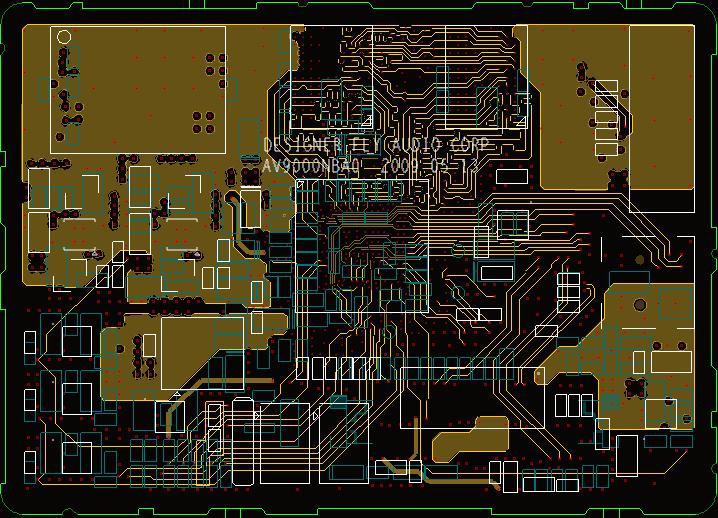

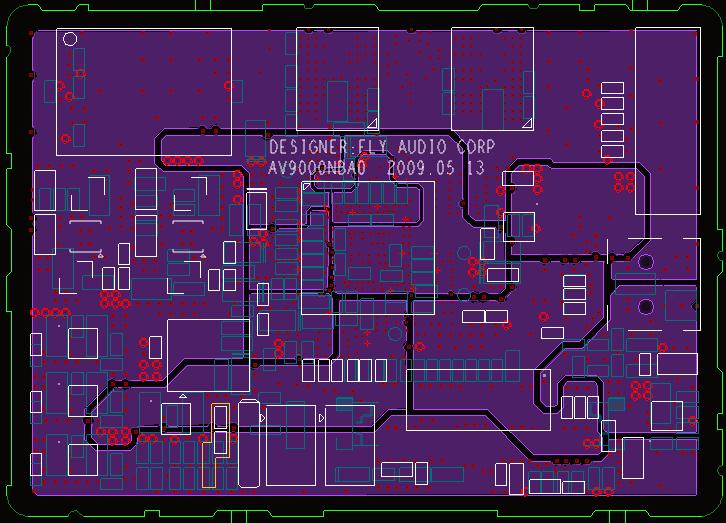

第四層為電源分割

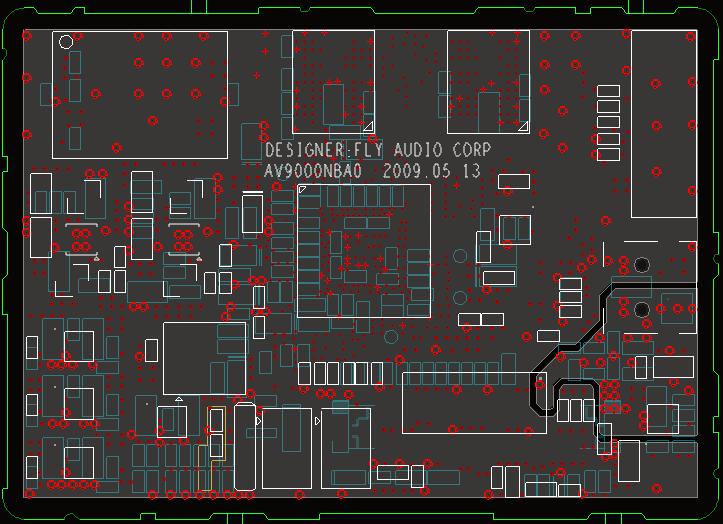

第五層也為地平面

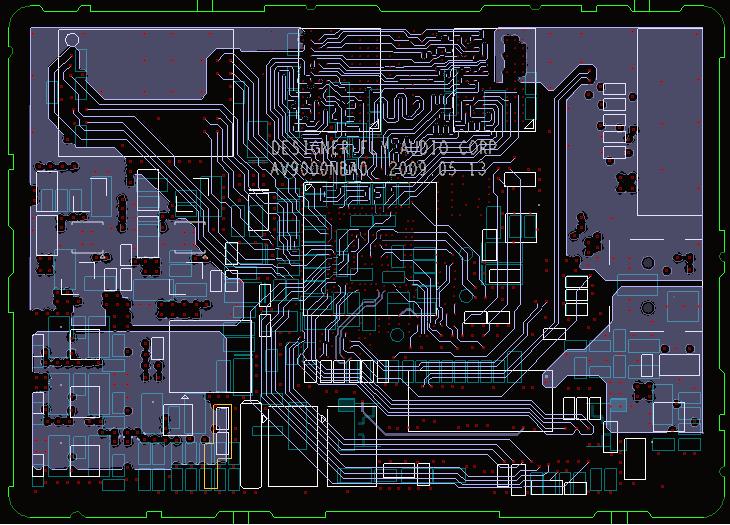

第六層為信號走線

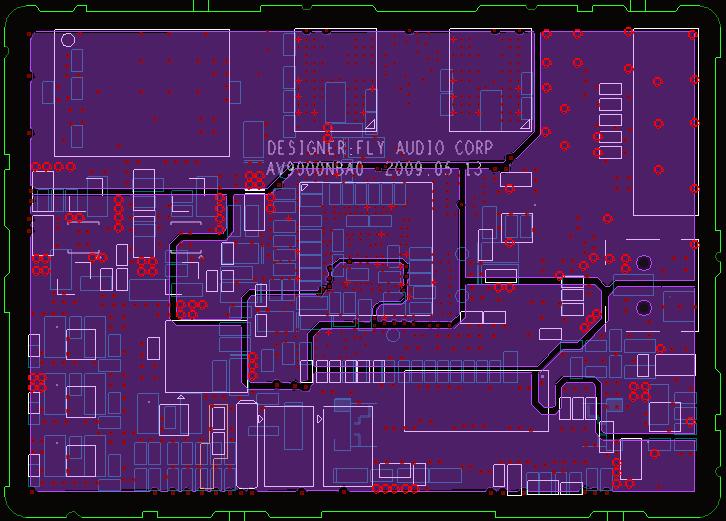

第七層也為電源分割

底層
沙發
發表于 2009-5-18 19:43:40 | 只看該作者
看看
板凳
 樓主| 發表于 2009-5-19 07:54:21 | 只看該作者
由于BGA走線不多,沒有采用盲埋孔
地板
發表于 2009-5-20 13:34:39 | 只看該作者
6410?

升級了
地下室
 樓主| 發表于 2009-5-23 11:43:13 | 只看該作者
呵呵,正是S3C6410
6
發表于 2009-5-23 15:21:59 | 只看該作者
挺好的,竟然是8層。
7
發表于 2009-5-23 19:26:07 | 只看該作者
佩服阿南,我正在畫2440的板子,以后也準備畫一塊6410
8
發表于 2009-5-24 05:49:14 | 只看該作者
請?zhí)峁┕δ苷f明,審查通過后我們有采購需求.聯系郵箱:718_501@163.com,全先生.
9
發表于 2009-6-3 09:53:47 | 只看該作者
南兄,你的6410焊盤設置的多大?孔徑多少啊?我的焊盤是0.2mm;孔徑,外徑:0.3556mm,內徑:0.1524mm,呵呵極限了啊,廠家說制作的良品率不高啊(批量時),很難找到比較好的制作廠家,南兄推薦個?
10
發表于 2009-6-15 14:52:58 | 只看該作者
看著樓上說mm很暈啊~
mil整數多好
11
發表于 2009-6-15 14:55:00 | 只看該作者
為啥電源那么多啊?
兩個電源層還不夠?還都給人家割成那么多?
3.3、1.8、1.0?還有別的什么電壓?
12
發表于 2009-6-15 15:36:08 | 只看該作者
模擬的要劃出來的吧
13
發表于 2009-6-15 15:36:20 | 只看該作者
模擬的要劃出來的吧
14
發表于 2009-6-15 15:59:39 | 只看該作者
難道阿南自己畫pcb啦??
15
發表于 2009-6-16 00:05:56 | 只看該作者
阿南沒用激光孔?
16
發表于 2009-6-17 09:47:11 | 只看該作者
8層板,佩服,最多做過4層的,學習中!
17
 樓主| 發表于 2009-6-17 13:22:50 | 只看該作者
re wangkj:哈哈,斷斷續續也有7年的PCB經歷了,但要注意的是:只是經歷,而不是經驗,因為很少畫。最開始的時間在學校跟老師做項目時畫過兩層的單片機板,后來畢業后也畫過一段時間的單片機板,再后來畫過ARM板,都只是很業余的水平,還要多向王學習才是,特別是allegro這塊
18
發表于 2009-6-17 19:16:07 | 只看該作者
LZ這塊板子用什么軟件畫的?
19
發表于 2009-6-17 19:18:38 | 只看該作者
我的最多是雙面
20
 樓主| 發表于 2009-6-18 09:16:18 | 只看該作者
Cadence16.2
