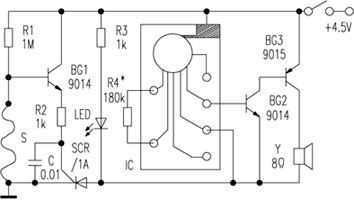

工作原理 如附圖所示｡電路中由R1為BG1的b極提供偏置電壓｡在警戒狀態下,b極偏置電壓經警戒線S對地短路,BG1不工作｡如遇盜情,S被斷開,BG1立即得電工作｡BG1射極電流經R2觸發SCR導通,指示燈LED亮,IC輸出報警信號,經BG2､BG3復合放大后,驅動揚聲器放音｡這時即使是把S重新接通,也照?qǐng)?bào)不誤,只有關閉電源開關才能解除報警,所以具有防破壞作用｡  元件選擇 所有元件均為常用件,其值如圖標注｡其中IC為CW9561四聲報警集成塊,通過不同的接線方法,可得到不同的報警信號｡當然,也可視需要和條件選用其他類型的集成塊｡Y為8Ω小型高音或低音揚聲器｡ 幾點說明 1. 由于R1取值較大,且與BG1共同組成電子開關,不僅靈敏度高,而且極大限度地降低了報警器在警戒狀態下自身的功耗｡這是本電路的突出特點之一｡經測量,警戒狀態下,本電路功耗約為5μA左右,三節五號電池可用半年以上｡經四年多來的使用,證明效果良好｡ 2. 警戒線可直接用細漆包線,也可用普通多股軟導線,去掉絕緣皮,把內部細銅絲一根一根抽出,再分別頭尾相連,長度視需要而定｡注意既要接觸良好,又要保持隱蔽和易斷｡ 3. 如嫌報警聲小,可對本電路作相應的改動,如增加電源電壓,以提高輸出功率｡ |
