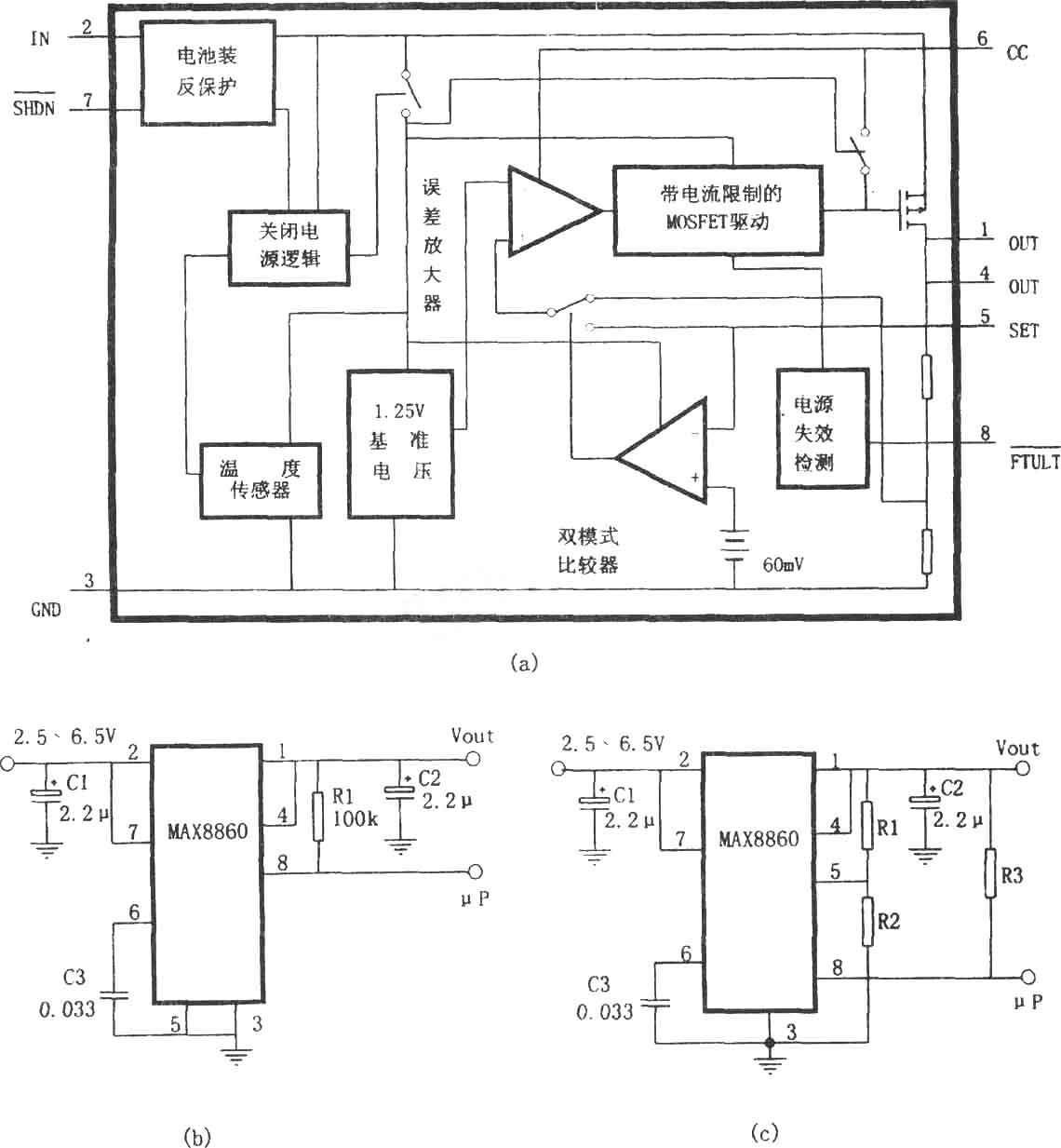

MAX8860是一種低壓差、低噪聲線性穩壓器集成電路，主要特點有；輸入電壓范圍2.5～6.5V;電壓輸出采用兩種模式(DUAL MODETM)，即固定電壓輸出和設定電壓輸出；無論是那種模式，其輸出電流均可達200mA壓差低，在輸出200mA電流時，壓差典型值為105mV；輸出噪聲電壓低，其典型值為60mYrms；靜態電流小，其典型值為120μA；輸出電容僅需2.2μF，可減小印制板尺寸及降低成本；有關閉電源控制。在關閉電源狀態時耗電甚微，其典型值為10nA;有電源失效信號輸出；有完善的保護措施，即過熱保護，短路保護及電池反裝保護。此穩壓器特別適用于移動通信裝置，數字信號處理器(DSP)核心部分電源。PCMCIA卡，便攜式電子儀器儀表等。 MAX8860的內部結構、管腳排列如圖所示。它由1.25V基準電壓源，誤差放大器，MOSFET驅動器、P溝道MOSFET調整管、雙模式電壓比較器、電源失效檢測器及內部反饋的電壓分壓器組成。 圖、(c)是MAX8860的兩種輸出模式的應用電路，前者為固定輸出模式，后者為設定電壓輸出模式。  |
