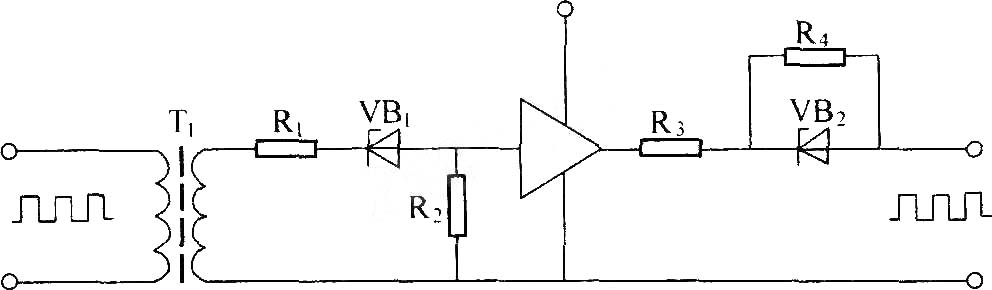

驅動電路原理圖： 開關電源的驅動電路: 驅動電路的主要功能是將脈寬控制器輸出的可變寬度脈沖進行功率放大，以作為高壓功率開關器件的驅動信號。驅動電路一般都具有隔離作用，常用變壓器耦合方式來實現對高壓功率開關器件的激勵和輸入級與輸出級之間的隔離，同時還兼有對功率開關器件關斷時，施加反向偏置，來加速器件的關斷。當驅動MOSFET器件時，常規的驅動電路是用一個驅動變壓器實現的。考慮到驅動變壓器的漏感和引線電感，給具有大Cg-s的主MOSFET高速充放電造成困難，因此，通常的方式是利用驅動變壓器驅動一個具有較小Cg-S的MOSFET的圖騰式驅動電路，再由這個電路驅動主MOSFET。如圖，驅動變壓器的初級線圈輸入信號就是控制電路的輸出驅動信號，經變壓器隔離處理后經整形電路整形后輸出。變壓器起隔離作用，光耦既有隔離也有抗干擾功能，整形后經圖騰式驅動電路驅動主MOSFET管。 |
