STK084G組成的50W厚膜功率放大電路

發布時間：2011-2-10 14:38    發布者：電路圖分享

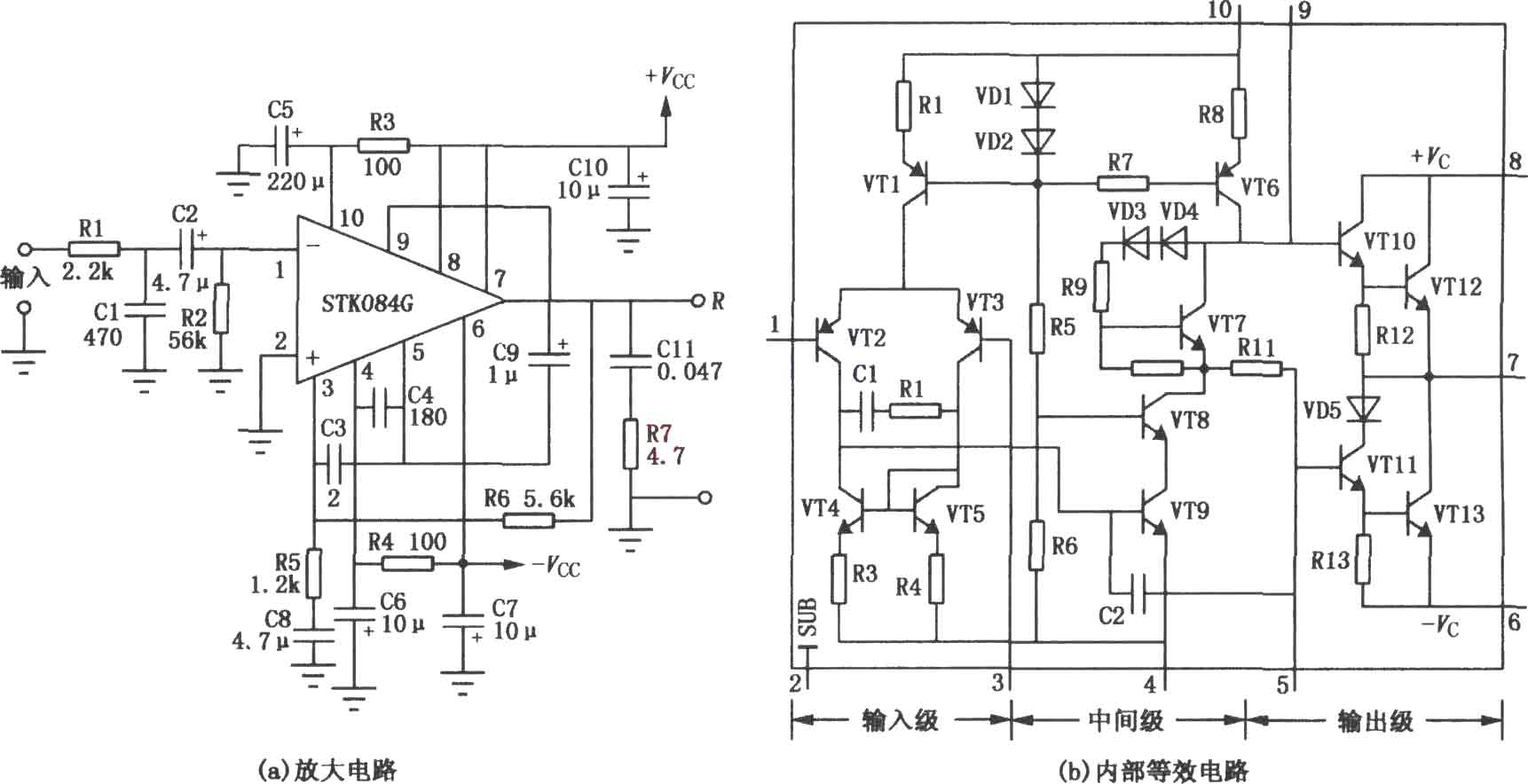

圖(a)是由STK084G厚膜功放構成的50W輸出功率放大電路。STK084G是20kHz、50W時失真率達0.01％的厚膜集成芯片，其內部等效電路如圖(b)所示。輸入級是由VT4和VT5構成的電流鏡像電路，把差動輸出變換為單端輸出，同時獲得較大增益。中間級可處理較大振幅，決定轉換速率，其工作電流應盡量大，采用VT8基極接地方式以減少密勒效應對高頻特性的影響。VTl和VT6為恒流偏置電路，可以抑制電源變動對電路的影響。VT7用于輸出晶體管偏置，消除基射極間電壓Ube的不靈敏區，并進行溫度補償。輸出級要輸出較大電流，采用達林頓結構增大電流增益。
