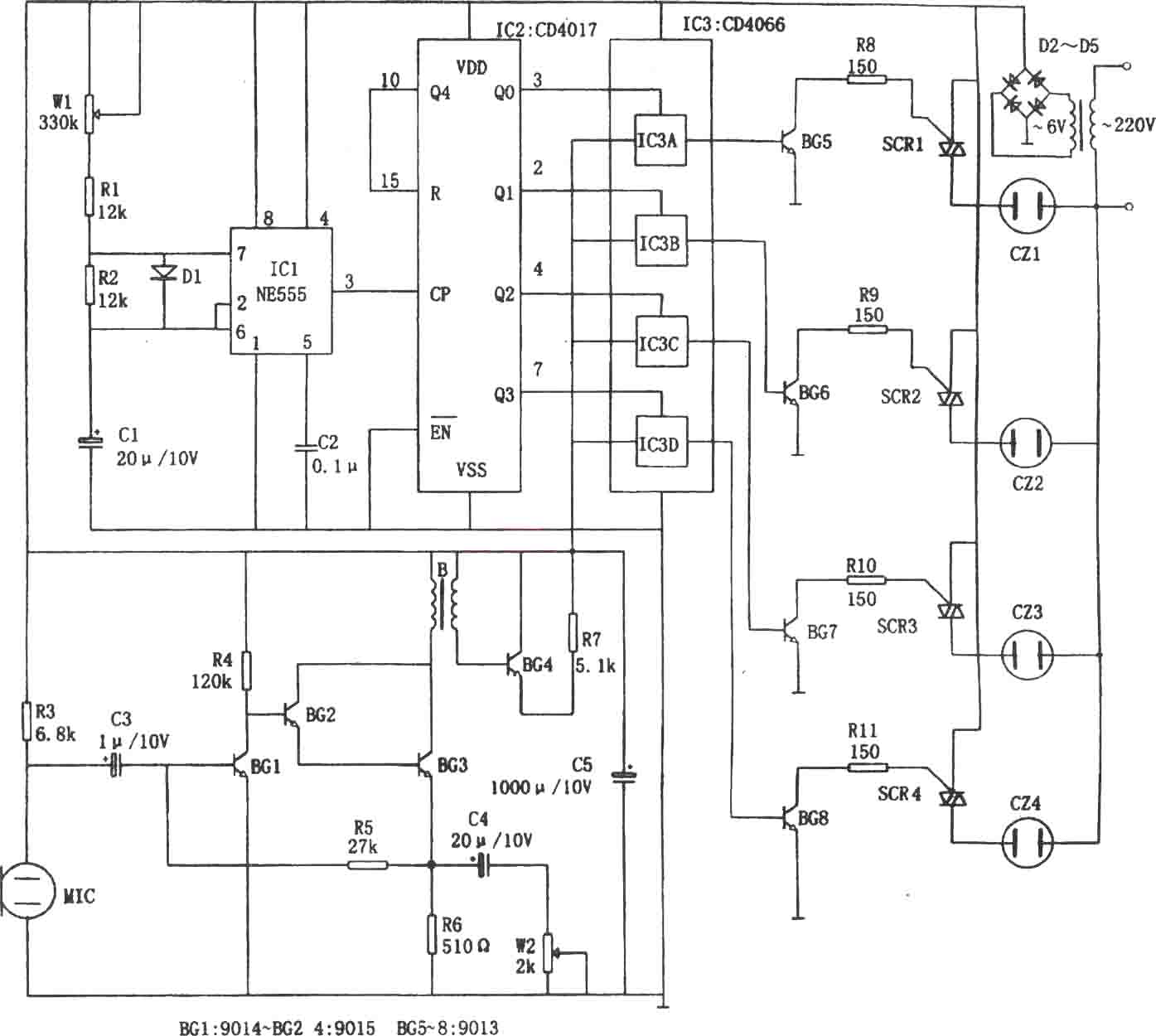

如圖所示為音樂彩燈控制電路。該控制器由聲電轉換和放大電路、時鐘脈沖發生器、計數電路和控制電路等組成。拾音話筒MIC將聲音信號轉換為電信號，并經BG1～BG3放大后加至四路模擬開關CD4066(IC3)。 時鐘脈沖發生器由IC1(555)和W1、R1、R2、D1、C1等組成，該電路產生信號的周期為T=0.693(Rw1+R1+R2)C1，圖示參數對應的周期T在0.5～5秒范圍內變化。其中555③腳輸出加至IC2作為CP脈沖。IC2采用CMOS型十進制計數器／脈沖分配器CD4017，在時鐘CP作用下，Q0(③腳)、Q1(②腳)、Q2(④腳)、Q3(⑦腳)、Q4(⑩腳)相繼出現高電平脈沖，且Q4加至復位端R(⑩腳)，使電路成為一環行計數器。Q0～Q3的輸出依次將CD4066四路模擬開關接通，使樂曲信號依次加至BG5、BG6、BG7、BG8，并依次導通，相應SCR1～SCR4被依次觸發導通，彩燈因插座依次有電而被依次點亮，隨著悠揚的音樂，彩燈閃爍生輝，從而實現了控制四路彩燈伴隨樂曲而發光。  |
