有報警功能的密碼開關(CD4017、CD4013)電路圖
發布時間：2011-2-12 12:54 發布者：
電路圖分享
關鍵詞：
CD4013
,
CD4017
,
報警功能
,
電路圖
,
密碼開關

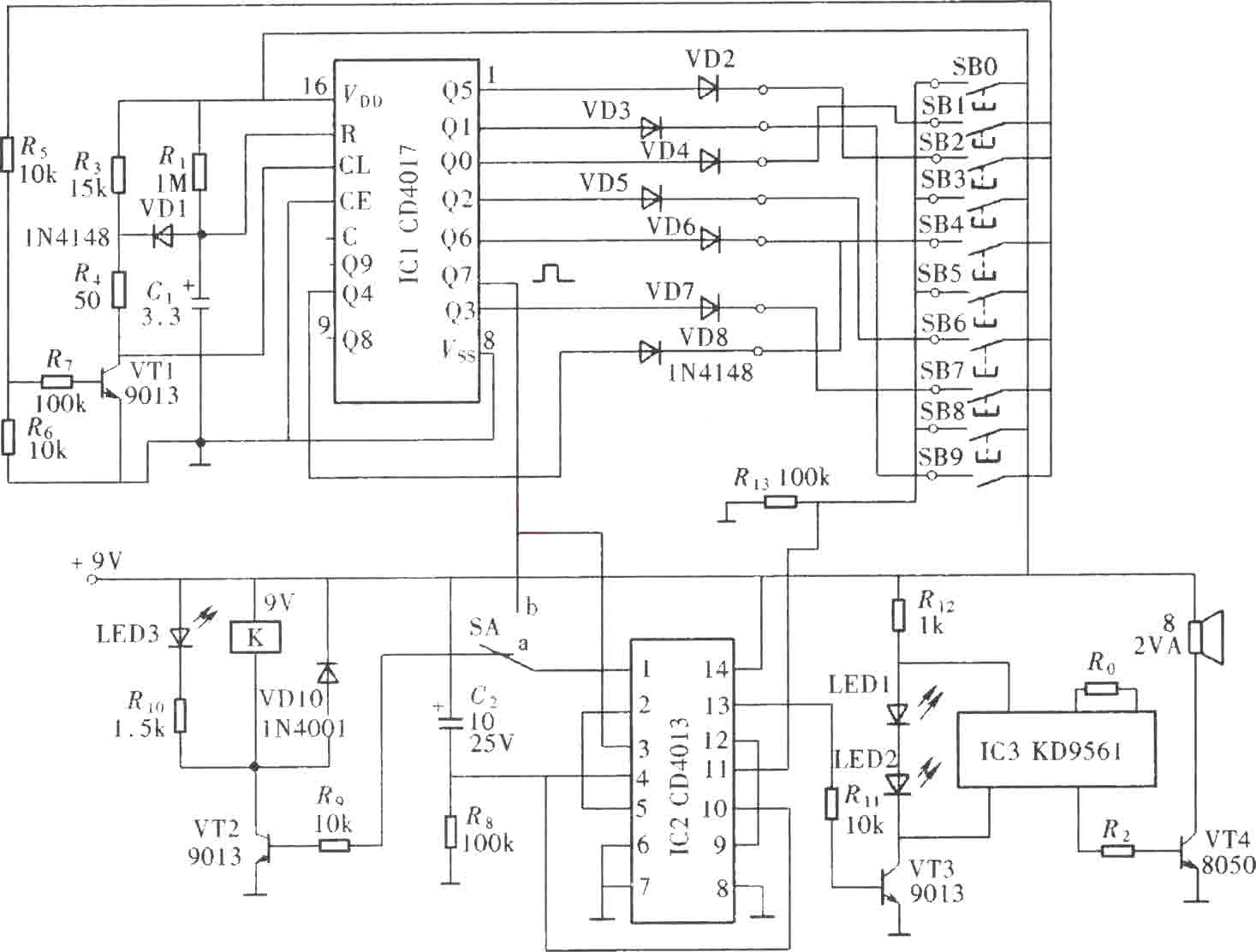

如圖所示的密碼開關由10位按鍵組成，其中有效按鍵6位，偽碼鍵4位。由于有效按鍵可重復使用，該
電路
用它組成一個9位密碼的密碼開關。電路設有時控功能，當按動相鄰按鍵時間超過3s，則所輸入的有效碼失效。此外電路中還具有報警功能，當按動偽碼鍵后，便會觸發報警電路發出報警聲。電路組成如圖所示，由密碼輸入開關、密碼形成與輸出電路、開關控制電路和報警電路組成。
