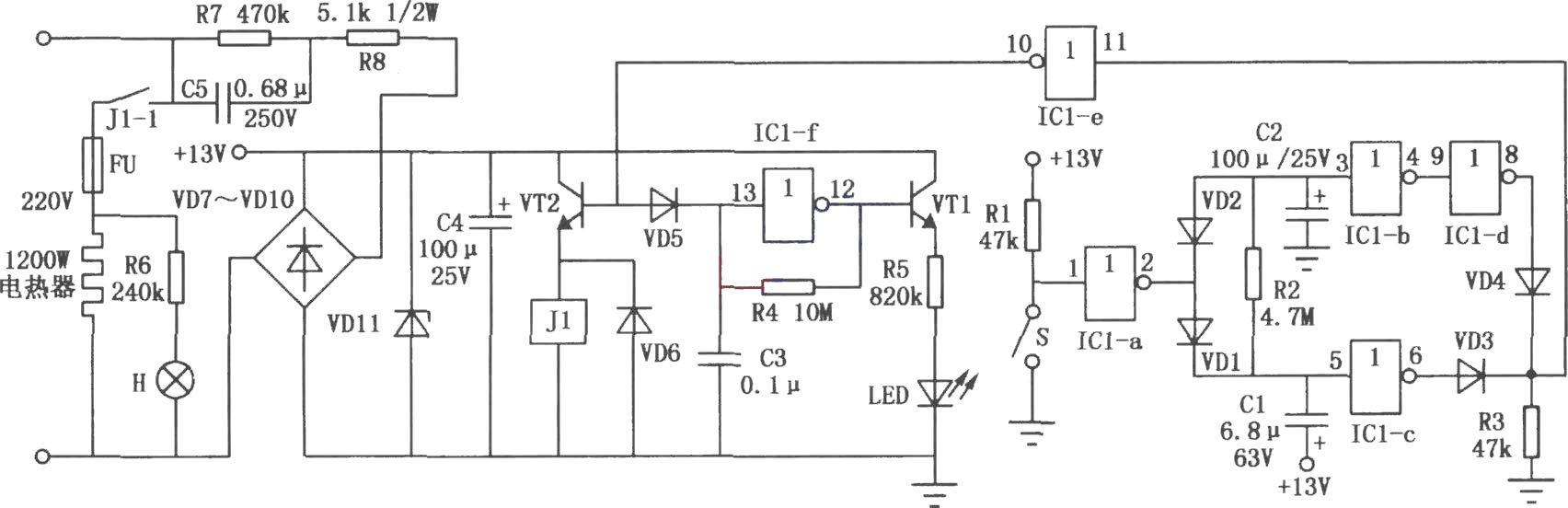

電路如圖所示，市電經C5、R7、R8降壓、VD7～VD10整流和VD11穩壓后為，電路提供工作電壓。當電熨斗水平放置時，水銀開關S向下傾斜15o 左右，處于斷開狀態。這時，IC1-a輸出低電平，C1通過R2充電，IC1-c輸出低電平，IC1-d也輸出低電平，VD3、VD4、IC1-e組成的與非門輸出高電平，VT2導通，繼電器Jl吸合，發熱絲發熱，氖燈H點亮。同時，IC1-f輸出低電平，振蕩器不工作，LED燈不亮。經過T1=0.7R2C1=35秒后，IC1-c～I(xiàn)C1-f輸出狀態翻轉，發熱絲斷電，H熄滅。IC1-f輸出高電平，振蕩器振蕩，蜂鳴器報警，LED閃爍，從而避免溫度過高燙壞衣物。把電熨斗前部抬高15o左右，或者使其前后運動，水銀開關接通，再放回水平位置，熨斗便又恢復到初始工作狀態。熨燙衣物時，熨斗的前后運動就足以使水銀開關頻繁通斷，而且周期遠遠小于35s，從而保證熨斗始終不斷電。熨燙過程中如需暫停，把熨斗豎起來放置即可，這時水銀開關接通，IC1-a輸出高電平，并通過VD1、R2對C2充電，而后級電路的輸出將保持初始工作狀態不變。經過T2=0.7R2C2=5.5min后，IC1-b、IC1-f輸出狀態改變，繼電器J1釋放，發熱絲斷電，振蕩器工作并發出聲光報警信號。 電路中的IC選用CD40106B，VT1用9014，VT2用N2222A，VD1～VD6選用1N4148,VD7～VD10選用1N4007，VD11用13V、1W穩壓管，繼電器J1選用12V、觸點6A，LED不限。  |
