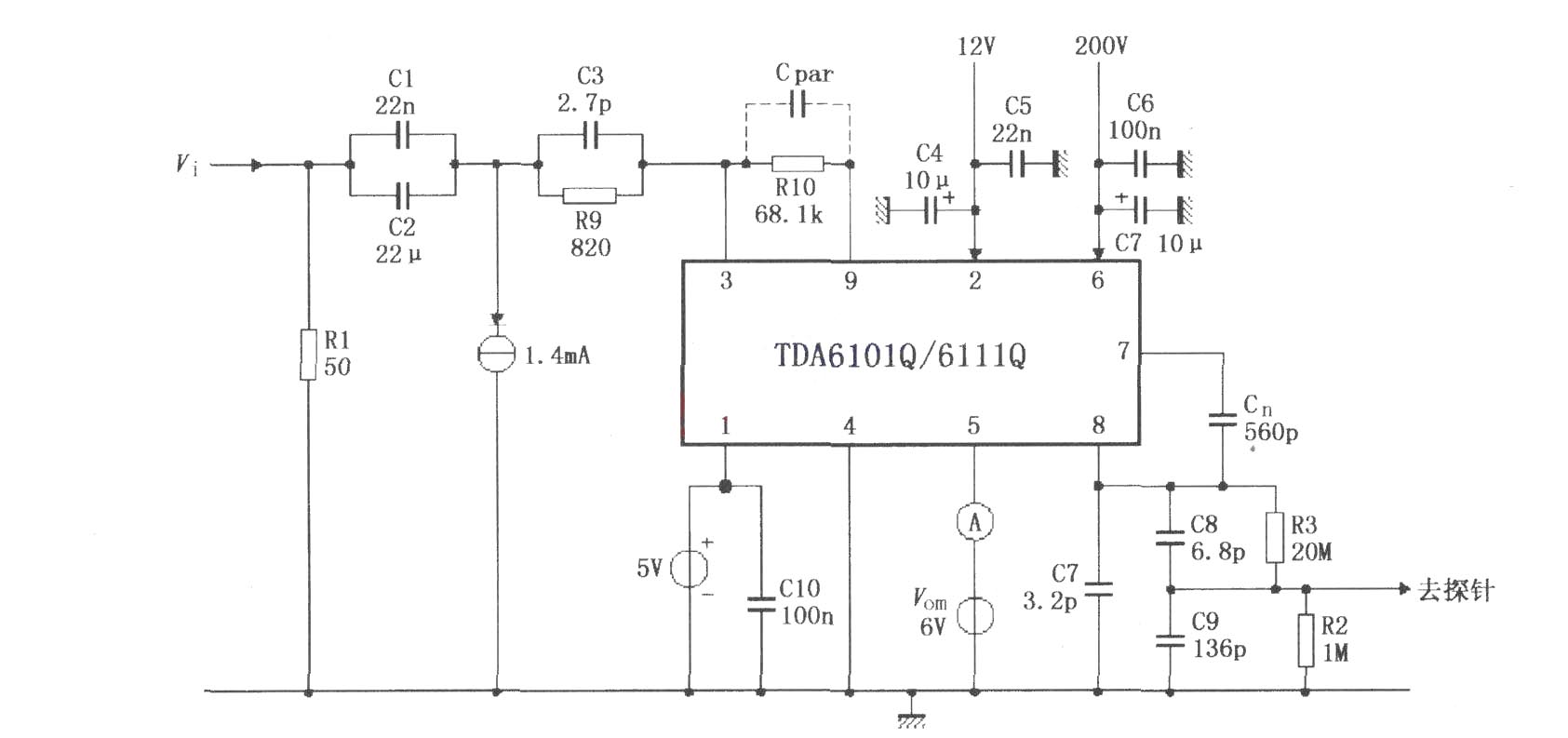

如圖所示為DA6101Q／6111Q的具有反饋因數1／83的測試電路。輸入信號Ⅵ經過由R1、C1、 C2、C3、R9組成的輸入網絡進入TDA6101Q的3腳，3腳與1腳分別是內部差分輸入級的反相輸入端和同相輸入端。放大后的信號從8腳輸出，經過由R2、R3、C8、C9組成的輸出網絡去探針。3腳與9腳之間電阻R10及電容Cpar為反饋網絡，起自動黑色電平電流穩定性作用。8腳與7腳之間電阻電容Cn為自舉電容，起擴大輸出動態范圍作用。輸出端8腳具有陰極放電保護。當高阻源產生尖峰正電壓放電時，可承受100μC容量最大5A電流；當?shù)妥柙串a(chǎn)生尖峰正電壓放電時，可承受100nC容量最大10A電流。VDDH(6腳)、VDDL(2腳)必須加去耦電容，去耦電容取＞20nF高頻特性好的瓷介電容與10μF電解電容并聯組成。  |
