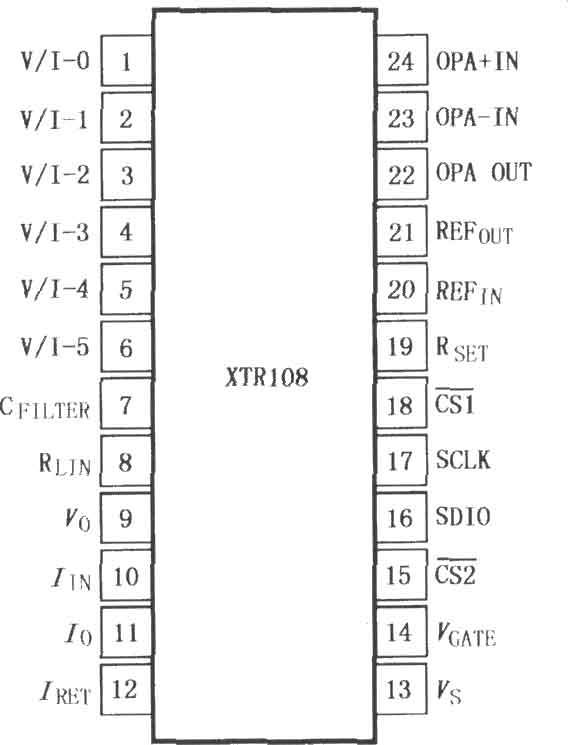

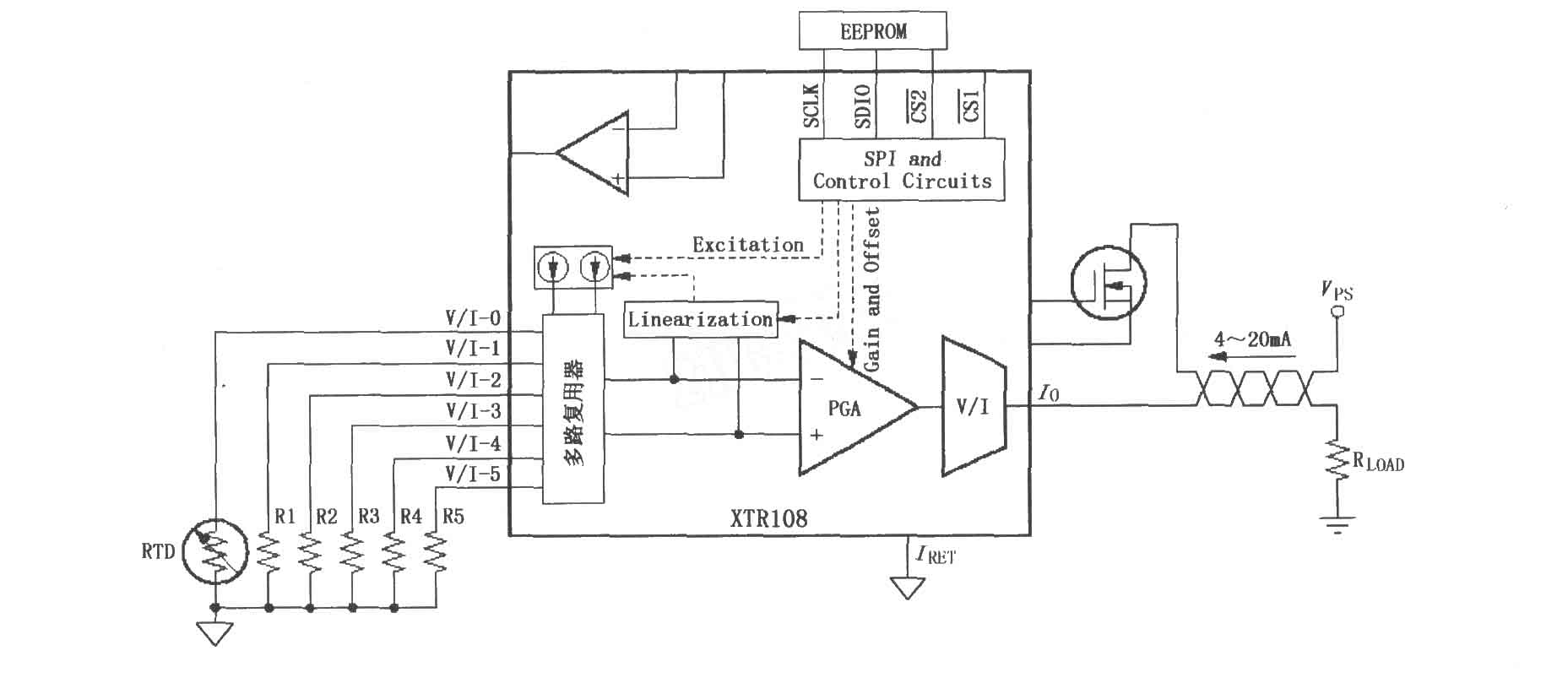

XTR108是用于溫度和電橋式傳感器的“靈巧”可編程的4～20mA兩線電流變送器。在模擬信號通道內，通過一個標準串行接口對零點、步長和線性化誤差進行校正，無需人工微調，外部非揮發性E2PROM存儲校正設置。全模擬信號通路包括輸入多路復用器、自動零點校正可編程增益儀表放大器、雙可編程電流源、線性化電路、電壓基準、輔助校準器、內部晶振、控制邏輯和一個輸出電流放大器。由于傳感器直流失調電壓引起的電平偏移，可編程補償可選擇升和降標定輸出，當失去電源時自動復位到初始狀態。通過多路復用器引入電流源，能用于直接激勵RTD溫度傳感器、壓力式電橋或其他傳感器。XTR108內部的獨立運放可完成電流-電壓的變換，其額定溫度為-40～+85℃。XTR108的引腳排列如圖所示。  其內部等效框圖如下圖所示：  |
