由MAX4450／4451構成的單位增益線驅動電路圖

發布時間：2011-2-15 16:06    發布者：電路圖分享

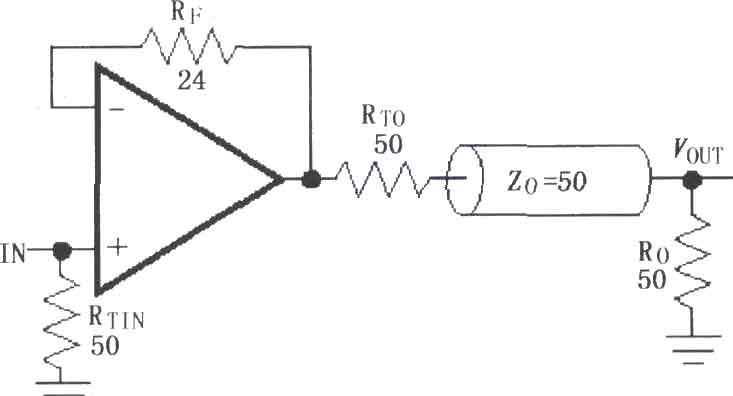

如圖所示為由MAX4450／4451構成的單位增益線驅動電路。MAX4450／4451內部具有補償，在反饋回路中串聯一個24Ω電阻，可以降低反饋回路形成的電容與電感并聯Q值，以改進電路的交流特性。輸出端采用同軸電纜傳輸線放大信號，為了使傳輸過程反射最小，負載上獲得最大功率，選擇終端阻抗(50Ω)、放大器輸出阻抗及傳輸線特性阻抗三者相等，即阻抗匹配。
