INA337構成的負載電流的高端分流測量電路圖

發布時間：2011-2-16 12:07    發布者：circuit_share

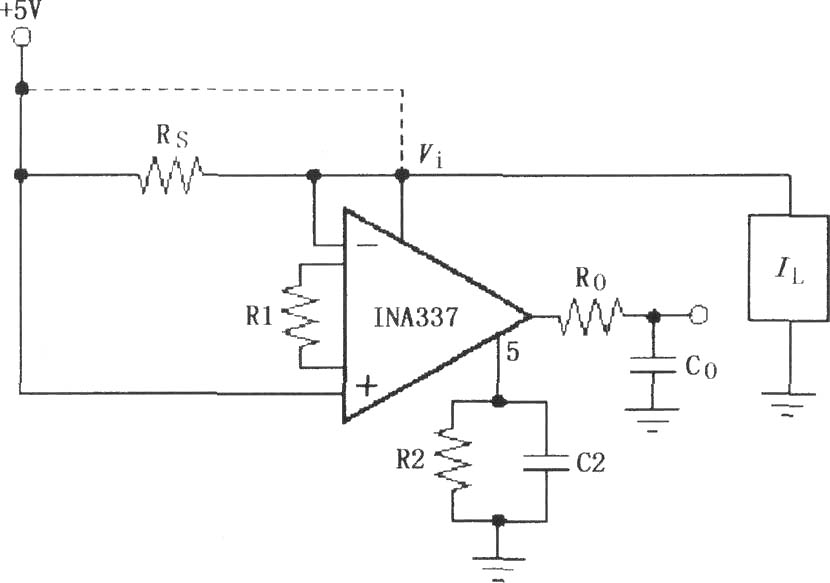

如圖所示為由INA337構成的負載電流的高端分流測量電路。該電路采用串聯取樣電阻Rs在電源與負載之間，負載電流IL流過Rs時將產生電壓降，此電壓降反映了負載電流變化。將Rs上電壓降作為輸入電壓，經過INA337放大后輸出。選取Rs時應注意，在Rs上形成的電壓降不能超過電源電壓Rail(最大值)100mV。R0、C0，是輸出濾波器網絡，可以濾除電路輸出的噪聲。
