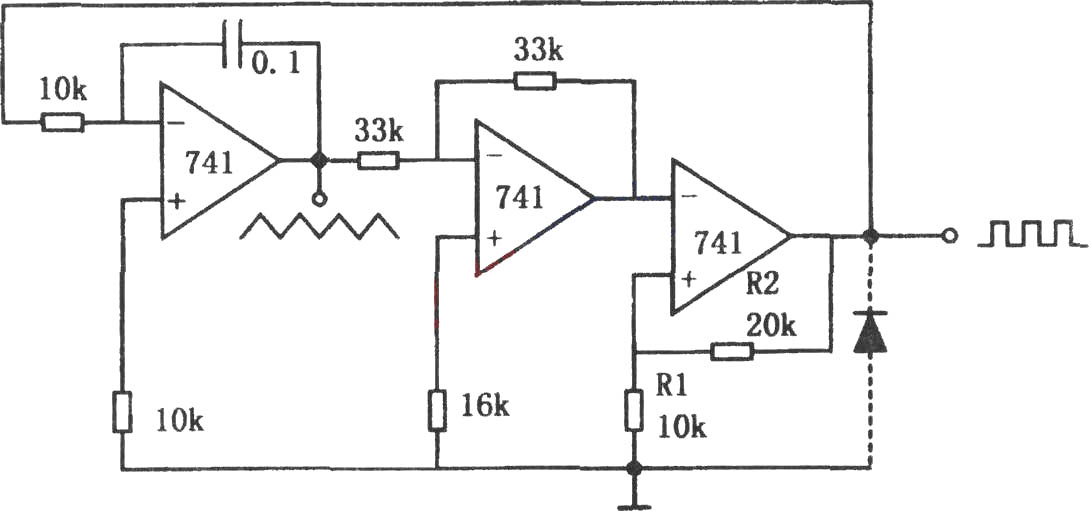

如圖所示為低頻多種波形發生電路。該電路可以同時輸出兩種波形，即三角波和方波。電路中，第一級為標準的積分器；第二級為增益是1的倒相器；第三級為具有滯后的比較器。在第三級不加二極管的情況下，電路輸出為正時，積分器的輸出為負向斜波，經倒相后變成正向斜波加至比較器。當斜波幅度達到比較器的閾值電平Vo=R1/(R1+R2)時，輸出為負，這時積分器輸出為正向斜波；當其幅度達到閾值電平時，電路又改變狀態，于是，第一級輸出三角波，第三級輸出方波，它們之間相位相差180o。若第三級輸出加一二極管，由于二極管的鉗位作用，比較器的負輸出為-0.7V，這時電路輸出鋸齒波和脈沖波。不管是否加接二極管，輸出頻率是由積分器的時間常數、電源電壓和比較器的分壓比決定，它的極限取決于運算放大器的轉換速率。該電路的極限頻率是5kHz。  |
