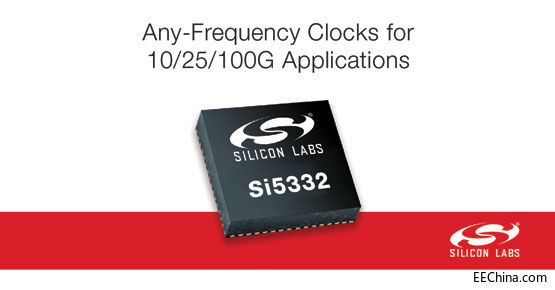

新的 “單芯片時鐘樹” 增加了創新的多配置支持和集成晶體選項 Silicon Labs （亦稱“芯科科技”）擴展了其Si5332任意頻率時鐘產品系列，新版本Si5332將時鐘IC和石英晶體基準整合在同一封裝內，簡化了電路板布局布線和設計。一體化Si5332解決方案可確保產品在整個使用周期壽命內可靠啟動和運行，而不像傳統解決方案因采用不同供應商時鐘IC和晶體而存在互操作性風險。Silicon Labs還在整個Si5332產品系列中引入了多配置支持，使開發人員能夠將多個時鐘樹配置整合到單一型號之中。
傳統的時鐘發生器依賴于外部的分立石英晶體頻率參考。開發人員必須仔細設計晶體接口電路，以實現容性負載匹配，確保精確的時鐘合成。為了最大限度的降低噪聲耦合的風險，開發人員通常不能在晶體附近布置高速信號，這樣會限制印制電路板（PCB）布線的靈活性。 Si5332時鐘發生器通過在封裝內集成高質量的晶體參考消除了這些設計限制。除了簡化設計之外，這種方法還可最大限度的減少PCB總體占用空間，并最大限度的提高PCB布線靈活性。由于片內晶體免受外部PCB噪聲影響，因此與使用外部時鐘源（190fs RMS，12kHz-20MHz）的Si5332版本相比，片內集成晶體的Si5332器件可提供更低的抖動（175fs RMS）。 Silicon Labs時鐘產品總經理James Wilson表示：“Si5332時鐘發生器提供業界最高水平的時鐘集成度，可在10/25/100G數據中心、通信、工業和廣播視頻應用中實現完整的時鐘樹整合。這種完整的時鐘解決方案降低了供應鏈的復雜性，因為其來自單一供應商Silicon Labs。” Si5332時鐘利用Silicon Labs久經考驗的MultiSynth技術，提供具有出色抖動性能的任意頻率、任意輸出時鐘合成。Si5332支持多達12個時鐘輸出，每個輸出時鐘可選擇不同信號格式（LVDS、LVPECL、HCSL和LVCMOS）和獨立的1.8-3.3V VDDO，可連接各種FPGA、ASIC、以太網交換機/PHY、處理器、SoC，以及包括PCIe在內的高速SerDes。最終，這些功能特性使得Si5332能夠在單一IC中整合整個時鐘樹。 新的多配置功能將時鐘集成提升到一個新的水平，可在單一IC中整合多達16種獨特的時鐘樹配置。單一Si5332型號現在可以取代晶體振蕩器（XO）+緩沖器、時鐘發生器、時鐘發生器+緩沖器時鐘樹。每種獨特的配置均可通過硬件引腳進行引腳選擇，無需使用串行接口來重新配置器件以支持不同的頻率。多配置功能特性利用單一型號簡化跨域多平臺和設計的器件認證，而不是引入不同的時鐘器件去支持不同的頻率組合。 Silicon Labs ClockBuilder Pro （CBPro）軟件支持Si5332時鐘發生器，簡化了器件配置和定制。通過CBPro，客戶可以根據具體要求定制時鐘解決方案，并可在不到兩周之內收到樣片。CBPro為每個器件生成定制的可訂購型號，并且沒有最低訂購數量或非經常性工程費用和限制。 價格與供貨 Silicon Labs Si5332時鐘發生器現已批量生產，可提供樣片，支持32/40/48引腳QFN封裝和6/8/12輸出選項。一萬片產品訂購單價為4.67美元起。此外，Silicon Labs提供多種評估板（EVB），以加速器件評估和開發。時鐘和振蕩器EVB訂購價格從149美元到199美元不等。欲了解有關Silicon Labs Si5332時鐘的更多信息或者訂購樣片和評估板，請瀏覽網站：www.silabs.com/Si5332。 |
