Diodes 公司推出 PI6ULS5V9511A I2C/SMBus 緩沖器，允許于「保持開啟」的網絡中使用熱插入線路卡，且提供各種封裝選擇。

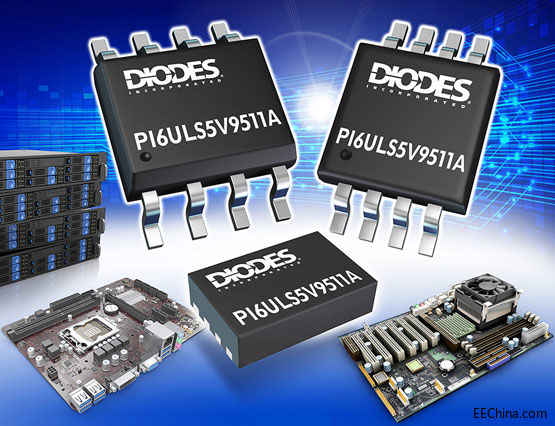

機架式系統支持使用 PCI/cPCI、VME、AdvancedTCA 等標準的網頁服務器、網絡、電信產品應用。這些重要系統須維持 99.999% 以上的可用性，因此不允許長時間維護和計劃外的停機。熱插入可在不關閉電源的情況下插入或拔除線路卡，維持系統運作，因此受到廣泛應用；然而，現今敏感、高速的串行通訊匯排流并不支持熱插入。 為解決此問題，PI6ULS5V9511A 為 I2C 和 SMBus 等使用串行匯排流的熱插入卡提供必要的保護，可在熱插入卡的 SDA、SCL 訊號和系統的實時匯排流之間提供有效的雙向緩沖器。PI6ULS5V9511A 的積體控制電路可偵測匯排流活動，維持實時系統和線路卡之間的電源隔離，直到偵測到停止命令或匯排流閑置，才會切換訊號，而不會導致匯排流沖突或數據中斷，因此插入或拔除線路卡時不會造成匯排流毀損。 PI6ULS5V9511A 亦配備上升時間加速器，以滿足所有數據接腳的上升時間需求，同時預充電技術可將數據接腳上寄生電容所需的電流減到最低。由于 PI6ULS5V9511A 配備驅動功能，因此也能提供有效緩沖，提高 I2C/SMBus 埠的扇出。 PI6ULS5V9511A 的主要特性是高態有效的 READY 接腳，建立連接后會向系統示意，另有高態有效的 ENABLE 接腳，可隔離雙向緩沖器的兩側。ESD 保護超越 JEDEC 標準 (JESD22-A114) 的 4000V HBM 規格要求。 PI6ULS5V9511A 提供三種封裝選擇，可滿足開發商嚴格的空間限制需求。封裝選項包括 SO-8(W)、MSOP-8(U) 和更小的 UDFN-8(ZW) 封裝。 詳細信息請參見 www.diodes.com |
