帶三線串行接口智能溫度傳感器DS1620構成的恒溫控制電路圖

發布時間：2011-2-19 09:52    發布者：電路圖分享

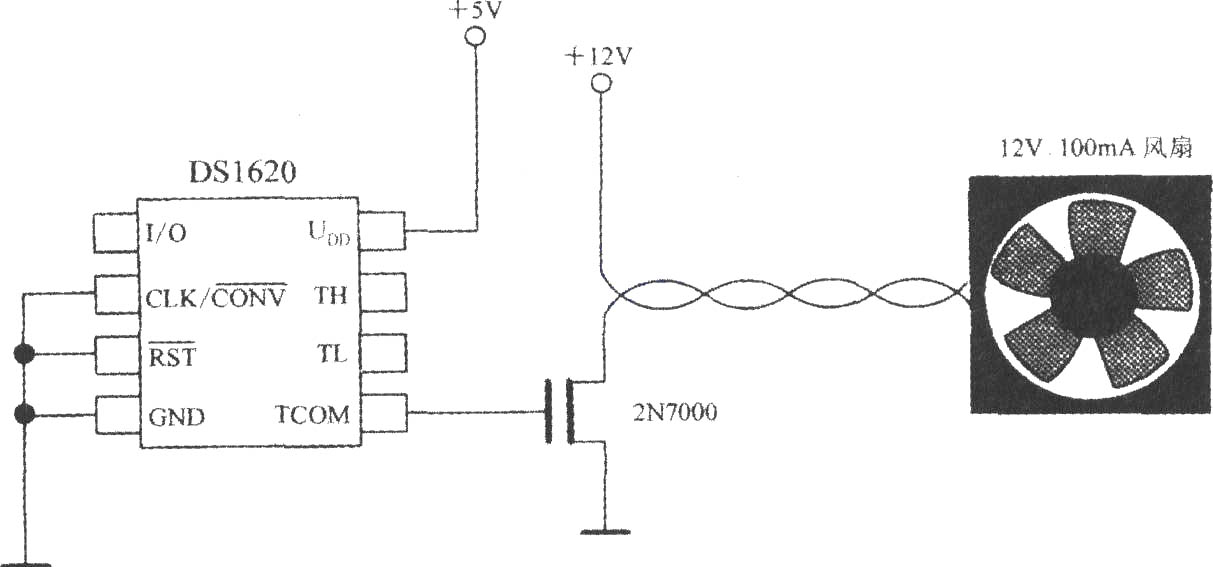

用DS1620監控微處理器的溫度時，通過開啟或關閉風扇，可改變芯片的散熱條件，實現恒溫控制，電路如圖所示。其特點是將TCOM信號經過2N7000型MOSFET，去控制風扇，當芯片表面溫度t＞tH時打開風扇，并且一直保持到t＜tL時才關閉風扇。2N7000的主要參數為：在漏極開路時的漏-源擊穿電壓UDSO=60V，額定通態電流IT=280mA，最大連續輸出功率PD=830mW。對于較大功率的散熱風扇，可選2N7010型MOSFET，其IT=1．3A， PD=1．2W。
