大聯大旗下世平推出基于恩智浦（NXP）的MM9Z1_638的電源信號雙隔離型車用大電流檢測器解決方案。 大聯大世平推出的大電流高精度的電源與信號雙隔離型分流器解決方案，主要用于車載BMS使用。該方案采用模塊化的設計，可適用在大部分的高功率電池管理系統上，實現高達1500A的電流偵測，并且通過CAN總線將時實的電流狀態回饋給車上的ECU作為最實時的二次保護依據。 該解決方案采用NXP MM9Z1_638為主控芯片：MM9Z1_638是一個全面集成的電池監控器件，該器件可通過一個外部分流電阻進行精確電流測量，可通過使用內部校準電阻分頻器或外部分頻器提供4路電壓測量，其包括一個內部溫度傳感器，可貼緊電池并測量電池溫度，外加4個外部溫度傳感器輸入。MM9Z1_638包括LIN 2.2協議和物理接口以及一個MSCAN協議控制器，可通過外接一個CAN接口芯片與汽車總線連接。 該方案的外部分流電阻則采用的是Vishay WSBM8518L高精度電阻，實現了50µΩ、100µΩ、125µΩ和250µΩ的極低阻值。具有量測大電流、耐高溫、溫度漂移低等特性。

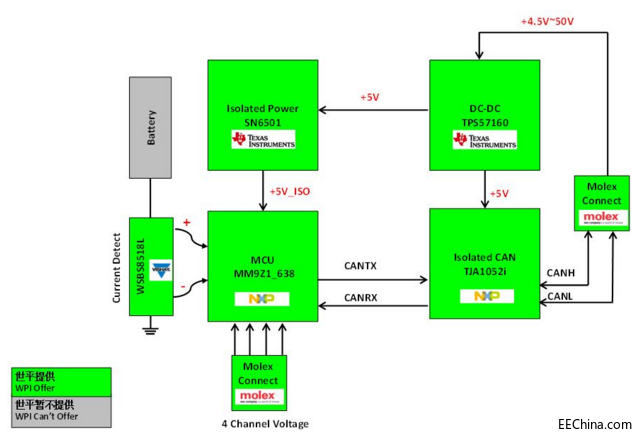

圖示1-大聯大世平推出基于NXP產品的車用大電流檢測器解決方案的系統方案圖 功能特征 電源與信號雙隔離型分流器，結合車載BMS使用； 模塊化設計，適用于任何高功率的電池管理系統； 通過CAN總線將實時的電流狀態回饋給車上的ECU作為最實時的二次保護依據； 支持4路電壓&1路電流同時檢測。支持魚眼校正功能，不同的攝像頭校正參數會不一樣。
圖示2-大聯大世平推出基于NXP產品的車用大電流檢測器解決方案的照片 方案特性 9~50V的寬范圍工作電壓適用于大部分車型； 支持高達±1500A的大電流檢測； 支持高達±600V的電壓檢測； 16位ADC（4路電壓ADC+1路電流ADC）。 更多的產品及方案信息，請洽大聯大世平集團技術人員：ATU-NXP.CN@wpi-group.com。 |
