μA709構成的基本反相放大電路

發布時間：2011-3-1 10:32    發布者：circuit_share
關鍵詞： μA709 , 反相 , 放大電路

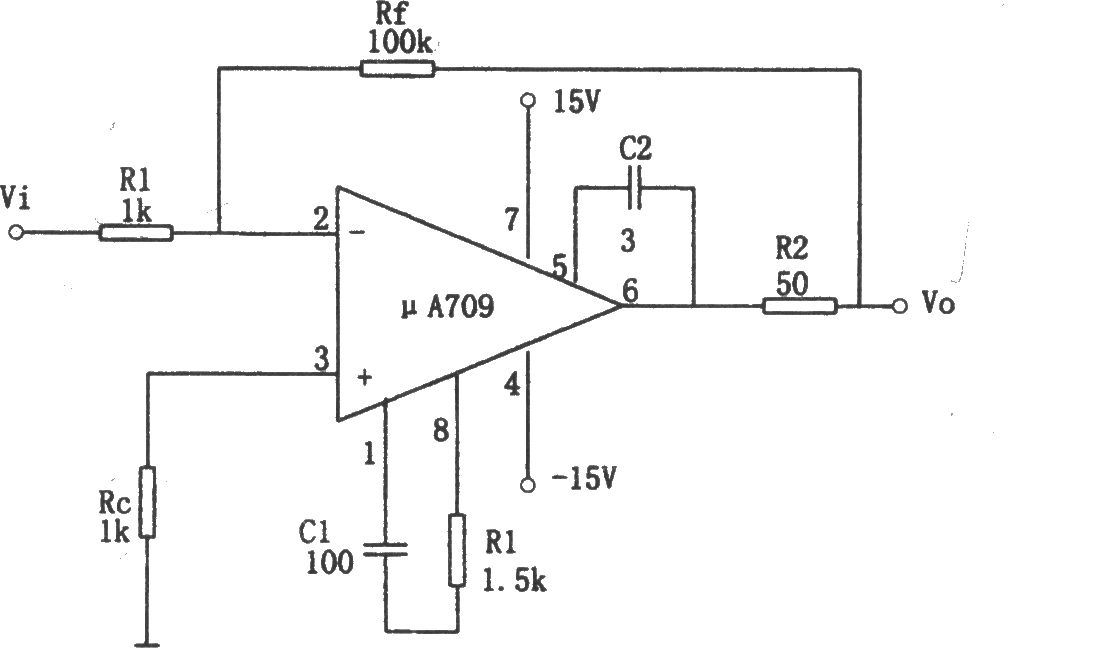

如圖所示為μA709構成的基本反相放大電路。


由圖可知，反饋電阻Rf將輸出端與輸入端相連。由于該電路輸出、輸入電壓反相，所以Rf引入了電壓并聯負反饋。由此使放大電路工作在運放傳輸特性的線性區，即輸出電壓與輸入電壓成正比關系。此外，在反相輸入端串聯電阻Ri，它就是運算放大電路的輸入電阻。Ri增大可減輕信號源的負荷。


基本關系：








式中：Ro——運算放大器(芯片)的輸出電阻；．


Av——運算放大器開環放大倍數。


為了減小失調電壓，應正確選擇同相輸入端的外接電阻Rc的值。通常應有


Rc=Rf//Ri


上式稱為輸入端平衡條件。


μA709的主要性能:
