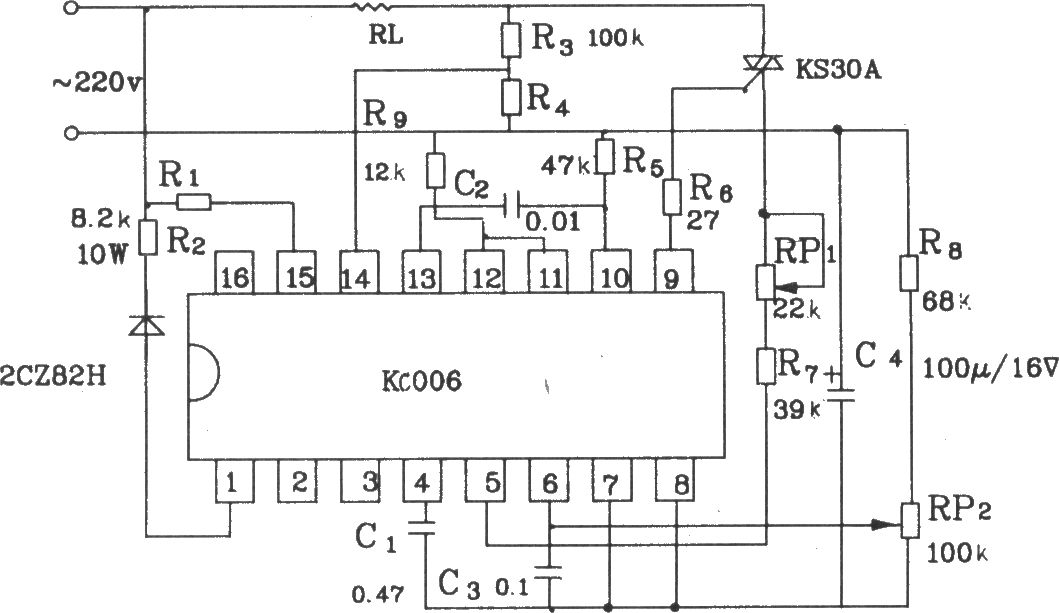

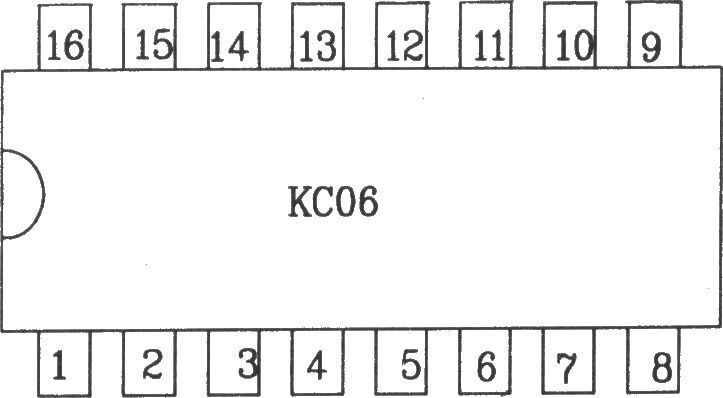

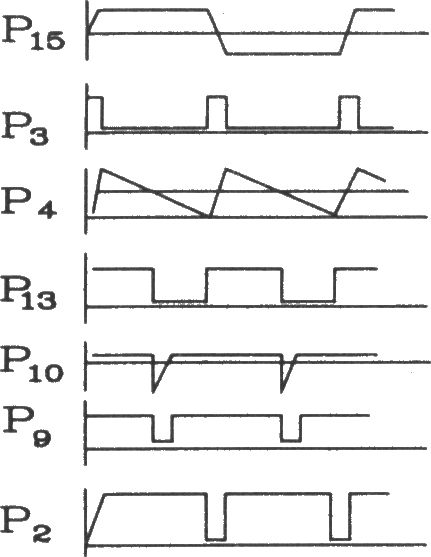

可控硅移相觸發器KC06 KC06可控硅移相觸發器主要適用于交流電網直接供電的雙向可控硅或反并聯可控硅線路的交流相位控制。能由交 流電網直接供電并無需外加同步、輸出變壓器和直流工作電源，并且能直接用于可控硅控制及耦合觸發。具有鋸齒波線性好、移相范圍寬、輸出電流大等優點。KC06電路同樣也適用于KC05電路的使用場合。 電參數如下： 電源電壓： a．外接直流電壓 15V，允許波動±5％(±10％功能正常) b．自生直流電源電壓： (12～14)V。 電源電流：≤12mA。 同步電壓：≥30V(有效值)。 同步輸入端允許最大同步電流:3mA(有效值)。 移相范圍：≥170°(同步電壓220V，同步輸入電阻100kΩ)。 移相輸入端偏置電流：3mA(有效值)。 鋸齒波幅度：≥7～8.5v。 輸出脈沖： a．脈沖寬度：100μs～2ms(通過改變脈寬阻容元件達到)。 b．脈沖幅度：≥13V(電源電壓15V時)。 C．最大輸出能力：200mA(吸收脈沖電流)。 d．輸出反壓：BVceo≥18V(測試條件：Ie=IOOpA)。 正負半周脈沖相位不均衡度：≤±3°。 可控硅檢測端最大輸入電流：3mA(有效值)。 允許使用環境溫度：-10～ 70℃。 KC06引腳圖 KC06是由同步檢波、鋸齒波形成電路、移相電壓和鋸齒波電壓綜合比較放大電路、功率放大電路和失交保護電路等部分組成。KC06應用電路如圖所示。  KC06應用電路  KC06各點波形圖 當負載要求大于20mA時，電流擴展法如圖所示。 電流擴展接線圖 |
