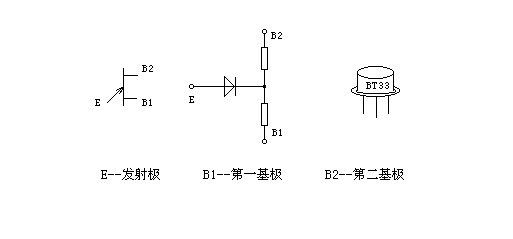

單結晶體管又叫雙基極二極管，它的符號和外形見附圖 判斷單結晶體管發射極E的方法是：把萬用表置于R*100擋或R*1K擋，黑表筆接假設的發射極，紅表筆接另外兩極，當出現兩次低電阻時，黑表筆接的就是單結晶體管的發射極。 單結晶體管B1和B2的判斷方法是：把萬用表置于R*100擋或R*1K擋，用黑表筆接發射極，紅表筆分別接另外兩極，兩次測量中，電阻大的一次，紅表筆接的就是B1極。 應當說明的是，上述判別B1、B2的方法，不一定對所有的單結晶體管都適用，有個別管子的E--B1間的正向電阻值較小。不過準確地判斷哪極是B1，哪極是B2在實際使用中并不特別重要。即使B1、B2用顛倒了，也不會使管子損壞，只影響輸出脈沖的幅度（單結晶體管多作脈沖發生器使用），當發現輸出的脈沖幅度偏小時，只要將原來假定的B1、B2對調過來就可以了。 |
