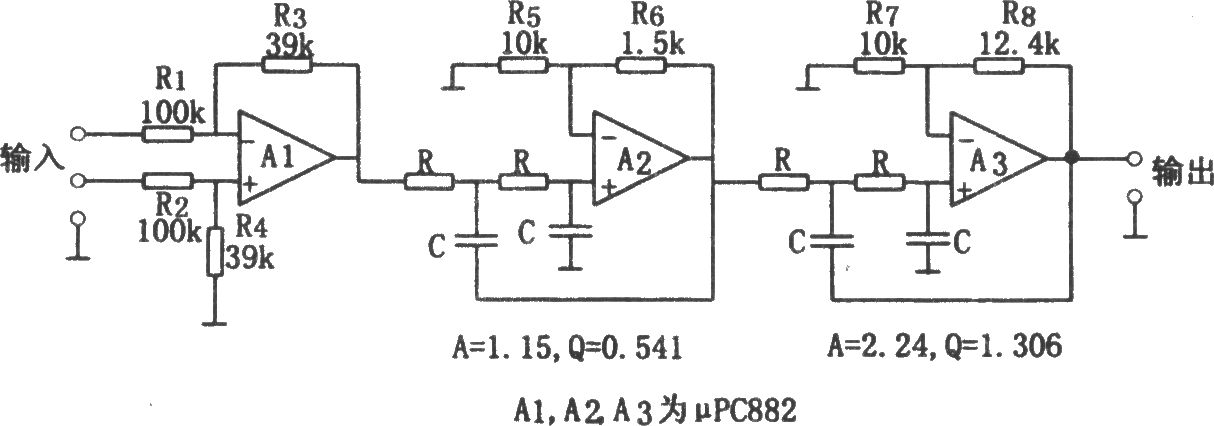

 如圖所示為用相同參數構成的每倍頻程24dB低通濾波電路。該電路為由參數相同的濾波元件構成的每倍頻程24dB低通濾波器。為獲得所需要的Q值，設定運放的開環增益大于1，此時輸入級運放變成1／2.57的衰減器。該電路的特征是構成多級濾波器時，用確定截止頻率fc的電阻R與電容C能實現相同常數。電路中元件的參數可以根據截止頻率fc=1/(2πRC)進行計算，電阻范圍為幾kΩ到幾百kΩ ，電容為幾百pF以上。在具體確定元件數值時，一般先確定C值，然后根據R=1／(2πfcC)計算電阻R值。本電路中設Q1=0.541，Q2=1.036，根據A=3-(1／Q)，則有R6=1.52kΩ，R8=12.35kΩ。如果選用的電阻精度不高，則在截止頻率附近特性不理想。 |
