三相標準功率源

星龍科技

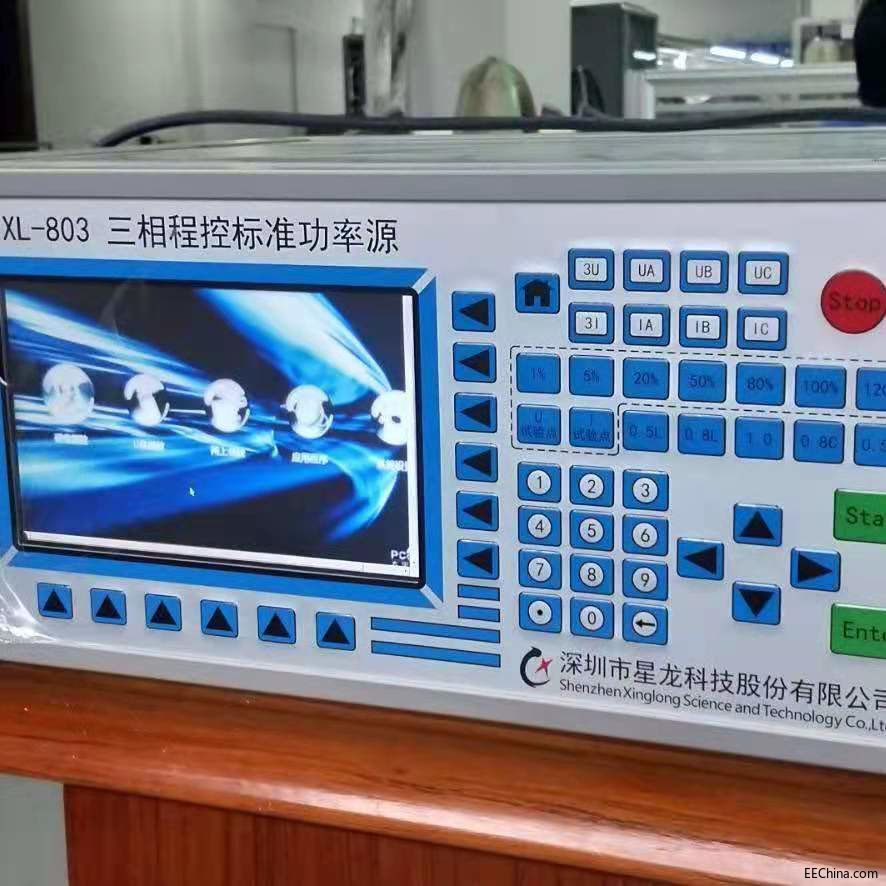

三相程控功率標準功率源XL-803系列是基于1.2 G MAC的DSP、大規模的FPGA、高速高精度的DA以及高保真功率放大器構成的新一代高精度標準功率源。適用于電力系統的電測、熱工、遠動、調度等需要測量、檢驗及高精度標準信號源的電力部門和企業，也適用于其它需要高精度標準信號源進行測量、檢驗的場合。三相程控標準功率源XL-803系列可以輸出工頻（40Hz～65Hz）頻率、相位及幅度可調的高精度電壓電流，是非常高精度的可調電壓電流標準源�？梢暂敵龇浅＜儍舻恼译妷弘娏�，其失真度不超過0.1％，典型值為0.03％。XL-803系列的電壓電流輸出有著非常高的輸出穩定度，典型值為0.004％RD。因此其非常適合用于需要高精度檢驗校準的工作場合，比如計量部門對于各種電壓、電流、功率等電參數表計的檢測。

主要功能

主要功能	功能描述
交流標準源輸出	可以輸出工頻（40Hz～65Hz）頻率、相位及幅度可調高精度電壓電流，方便電力工作者研發、檢定
變送器檢定	用于電壓、電流、功率檢定
通訊功能	用于和PC以及其他的主控模塊通訊，僅支持《程控電源接口協議》
電能校驗功能	用于校驗電能脈沖輸入
分相頻率輸出	本裝置的A、B相頻率統一可調，C相頻率可以獨立可調，方便需要兩個頻率的用戶，比如電力保護中的檢同期裝置
用戶自定義功能	用戶可自定義函數輸出，但要求函數不含有直流分量
二次開發	用戶可參考《程控電源接口協議》通過通訊口開發需要的各種功能
軟件控制功能	配有XL-1000系列操作軟件，只要開啟裝置電源并連接好通信線，即可在PC機上隨意控制，方便快捷
當地功能	配有320*240  液晶顯示、40個按鍵，方便當地操作
告警功能	當裝置發生異常時，系統會自動啟動保護程序，伴隨有聲音或界面彈出提示，此時用戶應斷電查找故障原因并排除，比如電壓對地短路、電流開路輸出

技術特點

• 本系列標準源可以輸出帶一定功率的交流電壓、電流，且在帶載時負載調整率非常小，一般小于萬分之一；
• 本系列標準源可以作為高精密的恒壓、恒流源使用，可以用于需要交流功率信號的絕大部分場合；
• 本系列標準源可提供1~4相輸出,輸出電壓在0V~420V（最大800V）之間,電流在0A~100A，具體視不同型號而定；
• 輸出電壓、電流的幅值和相位每相獨立可調，幅值調節細度達量程值的65535分之一，波形解析度為65536且和輸出值大小無關；
• 具備360度調相能力，相位調節細度達到0.01度；
• 40~400Hz變頻能力，頻率分辨率達到0.002Hz；
• 本系列標準源具有一定的諧波輸出能力，諧波輸出精度高達0.1%；
• 具備電能脈沖輸入和輸出接口，可以用于需要進行電能檢定的場合；


技術指標

精度（不同型號等級不同）			長期穩定性
準確度等級	0.02級、0.05級、0.1級		電壓	±60PPM/年
電壓幅值精度	0.05%RG、0.1%RG（RG為量程）		電流	±60PPM/年
電流幅值精度	0.05%RG、0.1%RG（RG為量程）		頻率	0.1PPM/年
頻率誤差	0.001Hz，分辨率0.001Hz		輸出功率
電能誤差	0.05%、0.1%		電壓	25VA
相位準確度	0.02度		電流	25VA
檔位設置			輸出穩定度
電壓	140V、280V、420V		電壓	0.01%
電流	0.2A、1A、5A、10A（20A）		電流	0.01%

設備選型

---

‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍‍項目	XL-803	XL-803A	XL-803B	XL-824S	‍‍‍‍‍‍‍‍‍‍‍‍‍‍XL-803J	‍‍‍‍‍‍‍‍XL-803K
精度等級	0.05	0.1	0.02	0.05	0.1	0.05
相數	3	3	3	3	3	3
電壓范圍	0~420V	0~420V	0~420V	0~420V	0~264V	0~420V
電流范圍	0~10A（20A)	0~10A（20A)	0~10A	0~120A	0~6A	0A～10A（20A）
電流輸出可并聯	是	是	是	是	是	是
電壓功率	25VA	25VA	15VA	25VA	15VA	25VA
電流功率	25VA	25VA	15VA	100VA	15VA	25VA
脈沖接口	2輸入	2輸入	2輸入	2輸入	2輸入	2輸入
人機接口	液晶、按鍵	液晶、按鍵	液晶、按鍵	工控觸摸屏	液晶、按鍵	工控機
通訊接口	232串口	232串口	232串口	232串口	串口	串口、網口
外部觸發輸出	無	無	無	無	無	無
諧波輸出	2～49次	2～49次	2～49次	2~21次	2～49次	2～49次
直流輸出	無	無	無	無	無	無
